Придумай инструкцию x86!

Почeму у процессоров i8080/i8086/z80 имеется флаг AC индикации переноса из младшего ниббла в старший, чтобы корректно работали инструкции AAA/AAS/DAA, но отсутствуют команды ветвления, управляемые этим флагом?

Инженеры некогда просто сцепили два 4-битных сумматора в один 8-битный, а перемычку переноса вывели в флаг. Это всё понятно…
Однако, могли бы зарезервировать отдельный регистр с результатом побитового переноса. Авось, где-нибудь да пригодился для оптимизации кода…

Об этом я давно думал.
Если операции DIV/IDIV выдают двойной результат - частное и остаток, почему тогда ADC/ADD/SBB/SUB/CMP не могут вернуть промежуточный результат побитового переноса?
Так как ADC/ADD/SBB/SUB/CMP являются комплексным сочетанием операций XOR/AND, можно было бы вывести промежуточные биты переносов между этими звеньями…

В ЯВУ типа Паскаль и Си в комплект к операциям DIV и «/» имеются ещё MOD и «%» для возврата остатка.
Хотя процессор одной операцией возвращает всегда частное с остатком, в ЯВУ это - разные операции…

Для чего это нужно?
По школьной программе язык Бейсика осваивается за 4 часа.
Наверное не все знают, что Бейсик по книжкам я осваивал около года самостоятельно!
Хотя, благодаря рубрике «Радио начинающим» журналов РАДИО я вполне разбирался в логических схемах к шестому классу. Но с трудом осваивал Бейсик!
Всё произошло в один миг. В журнале изучал фрагмент на ассемблере от игры «Гонки» и сопоставлял с цветной таблицей команд К580ВМ80. И в один миг что-то щёлкнуло и я понял суть операции MOV…
Так из электронщика я стал программистом, который стал бить голые дампы. А потом уже махом разобрался и с Бейсиком…

И вот, как электронщик, я не мог понять, почему в схеме я всегда могу взять сигнал из любой точки, а в программе для этого нужно дублировать ход операций, маскировать и сдвигать…
Особенно не понравилось, что при прямой работе с графикой в ZX-Spectrum мне приходилось производить кучу операций сдвига, так как буфер экрана там нелинейный.

P.S.: Выбрось из процессора любую, казалось бы, ненужную инструкцию редкого использования, как большинство программ тут же не смогут работать!
Тем самым, будь у процессоров не один/два флага переноса, а целый отдельный регистр, программы бы и его использовали и не могли без него…
Файл таблицы промежуточных результатов переносов между звеньями сумматора



Eсли мы эмулируем процессор, естественно, 40-летнего возраста, то без этих команд, с большей или меньшей вероятностью, программы могут словить глюк.
(Бывали случаи, когда многочисленные игры работали нормально, а Бейсик спотыкался даже на PRINT с печатью константы)
А при переходе между поколениями одной архитектуры, когда инженерами удаляются команды и это документируется, то, естественно, всё будет гладко



Интересныe ссылочки нашёл:
lock cmpxchg8b eax
NTAPI Undocumented Functions
long nop
(Эти nop'ы, например, можно эзотерически включать в свой код и организовать WhiteSpace-язык на уровне x86-инструкций…
Интересно было бы написать программу, которая запускает и исполняет код из одних nop'ов, хотя сам по себе этот код самостоятельно при запуске ничего не делает и отладчиком одни лишь nop'ы трассируются…
Практически, обфускация по-чёрному!)

P.S.: Может, кому пригодятся…
И мне, чтобы не потерять…



Ммм... зачем? Исходник по третьей ссылке умеет выравнивать метки либо вариациями на тему lea esi,[esi] (играясь с mod/rm и sib), либо разными вариантами NP 0F 1F /0, the multi-byte form of NOP, точно так же играясь с mod/rm и sib. В зависимости от того, поддерживает ли процессор такой ноп. The multi-byte NOP instruction does not alter the content of a register and will not issue a memory operation. То есть такой код ну совсем ничего не делает.

ЗЫ: интеловский справочник потерять сложней, а в нем все то же самое изложено



Одни из первых реализаций по обходу ав(полиморфы) использовали не мод кода, а затирание его частей нопами. Добро пожаловать в 90-е года.



A я их и не покидал!

A я и написал, что WhiteSpace-язык в Блокноте тоже ничего не делает: Нужен интерпретатор-транслятор.
Так и с nop'ами: Запустил программу - ничего не происходит и дебаггер не помогает.
Но, с помощью nop-конвертора, эти nop'ы парсятся и сохраняются в другой файл, в котором вместо длиннющих nop'ов - какие-то реальные операции.

P.S.: Очень быстро читали текст, скорее всего, и не вникли в мою мысль…



Paguo_86PK,

> Запустил программу - ничего не происходит и дебаггер не помогает.

Это только означает что ты не умеешь(тк не знаешь архитектуру) пользоваться отладчиком.

> Но, с помощью nop-конвертора, эти nop'ы парсятся и сохраняются в другой файл

Я об этом и говорю, полностью тебя понял. Это древние идеи полиморфизма, самые начала виксов. Это столь примитивные техники, не удивительно что ты немного отстал лет на 20.



Нет, про идею кодировать в этих нопах что-то свое я понял, но упоминание об исполнении этого кода в отладчике как бы подразумевает прямое исполнение.



Простo, пока возился с своей тематикой портово-/эскейпного API, наткнулся ещё на эти nop'ы, которые никаким образом исключения не генерируют и поломали мне мозг.
И вдруг подумалось, что если Escape-инструкции я изыму из-под FPU, то как раз эти nop'ы можно было бы подставить для FPU-команд.

Прежде, чем что-то сейчас писать мне в ответ …
P.S.: Вспомните про мой принцип с гвоздями!
Или мы уже забыли друг друга?



Paguo_86PK,

Помню хорошо, дело не в этом. Вы чётко описали очень старую реализацию, где сигнатуры удаляются путём добавления фиксированного мусора(именно нопы). Сигнатуры или криптофункции вычисляются не от кода, а от его кодирующих данных. Эта простота и дала работу аверам.

> которые никаким образом исключения не генерируют

Какого рода исключения ?
Кодировка эффективного адреса хоть в инструкции имеется, но нет выборки - есть есчо инструкция LEA.



Этo я знаю. Особенно, если «LEA R,R1», а не «LEA R,M», так как она любит только векторы вычислять…

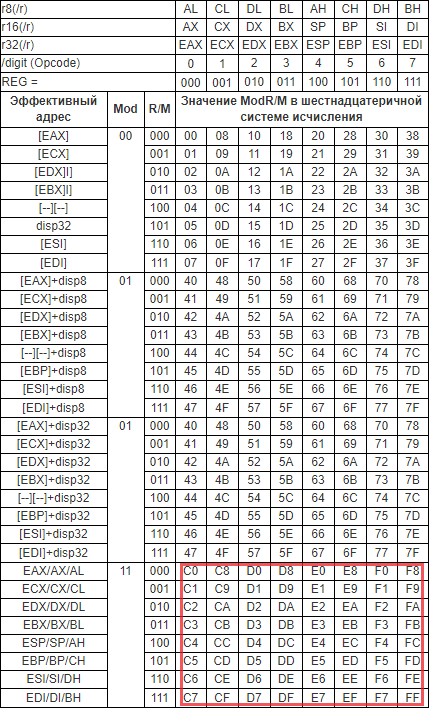

Итого, через LEA имеем 64 комбинации, ведущие к исключению.



Paguo_86PK,

А что вы понимаете по исключением, что это значит ?



а можно на примере?



80386 Programmer's Reference Manual -- Opcode LEA



Paguo_86PK,
а число - 64 комбинации - этот результат как получили?



K гадалке сходил



Paguo_86PK,

Я думал про невозможность фаулта, подразумевалось что инструкция закодирована корректно



Вопрос?

Код (ASM):

1.
2. nop2 MACRO
3. mov ecx, ecx
4. ENDM
5. nop3 MACRO
6. lea ecx, [ecx+12h]
7. org $-1
8. db 0
9. ENDM
10. nop4 MACRO
11. lea esp, [esp+12h]
12. org $-1
13. db 0
14. ENDM
15. nop5 MACRO
16. mov edx, edx
17. lea ecx, [ecx+12h]
18. org $-1
19. db 0
20. ENDM
21. nop6 MACRO
22. lea ecx, [ecx+12345678h]
23. org $-4
24. dd 0
25. ENDM
26. nop7 MACRO
27. lea esp, [esp+12345678h]
28. org $-4
29. dd 0
30. ENDM
31.

Есть ли более длинные NOP'ы? Использую х86 MASM, UASM.



Выше ссылка была на стандартные последовательности

Код (C):

1.   /* Various efficient no-op patterns for aligning code labels.
2.      Note: Don't try to assemble the instructions in the comments.
3.      0L and 0w are not legal.  */
4.   static const unsigned char f32_1[] =
5.     {0x90};                    /* nop            */
6.   static const unsigned char f32_2[] =
7.     {0x66,0x90};                /* xchg %ax,%ax */
8.   static const unsigned char f32_3[] =
9.     {0x8d,0x76,0x00};                /* leal 0(%esi),%esi    */
10.   static const unsigned char f32_4[] =
11.     {0x8d,0x74,0x26,0x00};            /* leal 0(%esi,1),%esi    */
12.   static const unsigned char f32_5[] =
13.     {0x90,                    /* nop            */
14.      0x8d,0x74,0x26,0x00};            /* leal 0(%esi,1),%esi    */
15.   static const unsigned char f32_6[] =
16.     {0x8d,0xb6,0x00,0x00,0x00,0x00};        /* leal 0L(%esi),%esi    */
17.   static const unsigned char f32_7[] =
18.     {0x8d,0xb4,0x26,0x00,0x00,0x00,0x00};    /* leal 0L(%esi,1),%esi */
19.   static const unsigned char f32_8[] =
20.     {0x90,                    /* nop            */
21.      0x8d,0xb4,0x26,0x00,0x00,0x00,0x00};    /* leal 0L(%esi,1),%esi */
22.   static const unsigned char f32_9[] =
23.     {0x89,0xf6,                    /* movl %esi,%esi    */
24.      0x8d,0xbc,0x27,0x00,0x00,0x00,0x00};    /* leal 0L(%edi,1),%edi */
25.   static const unsigned char f32_10[] =
26.     {0x8d,0x76,0x00,                /* leal 0(%esi),%esi    */
27.      0x8d,0xbc,0x27,0x00,0x00,0x00,0x00};    /* leal 0L(%edi,1),%edi */
28.   static const unsigned char f32_11[] =
29.     {0x8d,0x74,0x26,0x00,            /* leal 0(%esi,1),%esi    */
30.      0x8d,0xbc,0x27,0x00,0x00,0x00,0x00};    /* leal 0L(%edi,1),%edi */
31.   static const unsigned char f32_12[] =
32.     {0x8d,0xb6,0x00,0x00,0x00,0x00,        /* leal 0L(%esi),%esi    */
33.      0x8d,0xbf,0x00,0x00,0x00,0x00};        /* leal 0L(%edi),%edi    */
34.   static const unsigned char f32_13[] =
35.     {0x8d,0xb6,0x00,0x00,0x00,0x00,        /* leal 0L(%esi),%esi    */
36.      0x8d,0xbc,0x27,0x00,0x00,0x00,0x00};    /* leal 0L(%edi,1),%edi */
37.   static const unsigned char f32_14[] =
38.     {0x8d,0xb4,0x26,0x00,0x00,0x00,0x00,    /* leal 0L(%esi,1),%esi */
39.      0x8d,0xbc,0x27,0x00,0x00,0x00,0x00};    /* leal 0L(%edi,1),%edi */
40.   static const unsigned char f16_3[] =
41.     {0x8d,0x74,0x00};                /* lea 0(%esi),%esi    */
42.   static const unsigned char f16_4[] =
43.     {0x8d,0xb4,0x00,0x00};            /* lea 0w(%si),%si    */
44.   static const unsigned char f16_5[] =
45.     {0x90,                    /* nop            */
46.      0x8d,0xb4,0x00,0x00};            /* lea 0w(%si),%si    */
47.   static const unsigned char f16_6[] =
48.     {0x89,0xf6,                    /* mov %si,%si        */
49.      0x8d,0xbd,0x00,0x00};            /* lea 0w(%di),%di    */
50.   static const unsigned char f16_7[] =
51.     {0x8d,0x74,0x00,                /* lea 0(%si),%si    */
52.      0x8d,0xbd,0x00,0x00};            /* lea 0w(%di),%di    */
53.   static const unsigned char f16_8[] =
54.     {0x8d,0xb4,0x00,0x00,            /* lea 0w(%si),%si    */
55.      0x8d,0xbd,0x00,0x00};            /* lea 0w(%di),%di    */
56.   static const unsigned char jump_31[] =
57.     {0xeb,0x1d,0x90,0x90,0x90,0x90,0x90,    /* jmp .+31; lotsa nops    */
58.      0x90,0x90,0x90,0x90,0x90,0x90,0x90,0x90,
59.      0x90,0x90,0x90,0x90,0x90,0x90,0x90,0x90,
60.      0x90,0x90,0x90,0x90,0x90,0x90,0x90,0x90};
61.   static const unsigned char *const f32_patt[] = {
62.     f32_1, f32_2, f32_3, f32_4, f32_5, f32_6, f32_7, f32_8,
63.     f32_9, f32_10, f32_11, f32_12, f32_13, f32_14
64.   };
65.   static const unsigned char *const f16_patt[] = {
66.     f32_1, f32_2, f16_3, f16_4, f16_5, f16_6, f16_7, f16_8
67.   };
