MASM.OPENGL - Глава 1 x z a z e t
787A617A6574406E61726F642E7275MASM.OPENGL
GLьчатай, открой личико!
В предыдущей части мы занимались теорией, а сегодня пришло время практики. Давайте разбираться.

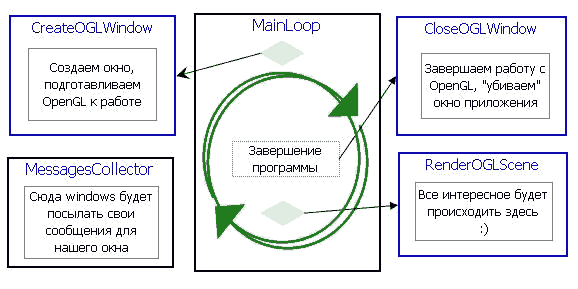

Скелет нашей первой программы.
Синими рамками обведены процедуры нашей программы, в которых мы будем обращатся к подпрограммам API OpenGL. В принципе больше комментировать здесь нечего. Если вы хорошо поработали над уроками Win32API от Iczelion'a, остальная часть схемы (подпрограммы в черных рамках) не должна вызвать недоумения. Если это не так, то работу над Win32API придется продолжить. Остальным слушателям предлагаю перейти к следующей главе.
Таможня дает "добро"
Давайте посмотрим на подпрограмму "CreateOGLWindow" повнимательнее. Ее название говорит само за себя - мы создаем окно, в котором будут отображаться результаты нашего творчества в построении 3D виртуальной реальности. В следующей таблице расписаны шаги нашей подпрограммы, а также состояние OpenGL после каждого из них.
CreateOGLWindow Состояние OpenGL Создаем окно windows приложения --неактивен-- Запрашиваем ОС Windows контекст устройства нашего окна --неактивен-- Настраиваем контекст устройства нашего окна для работы с ним на OpenGL --неактивен-- Сообщаем OpenGL о подготовленном контексте устройства OpenGL создает контекст рендеринга (изображения), пригодный для работы с нашим окном (контекстом устройства) Выбираем созданный ОpenGL'ем контекст изображения (рендеринга) для построения 3D сцен командами API OpenGL OpenGL готов к работе на выбранном контексте изображения - ожидает от нас команды для исполнения ( путь в 3D мир открыт!) MOV EAX, ECX (или любая другая) OpenGL активен (ждет команды) Cразу договоримся - мы будем смотреть на работу нашей программы с API OpenGL как на общение Клиента (наша программа) с Сервером (OpenGL). Представим на минутку, что мы пытаемся взломать секретный Сервер "OpenGL". Что нужно сделать сначала? Определить по какому сетевому протоколу нам удобнее приконектиться к серверу! Допустим, мы выбрали протокол ABC_32бита. Это хорошо, но настоящие "кулхацкеры" не вламываются на секретные сервера со своего домашнего компьютера! Они вламываются с убитых PСишек (напомню, мы работаем в MASM) деревенских интернет-кафе.
Давайте посмотрим на подпрограмму "CreateOGLWindow" повнимательнее. Ее название говорит само за себя - мы создаем окно, в котором будут отображаться результаты нашего творчества в построении 3D виртуальной реальности. В следующей таблице расписаны шаги нашей подпрограммы, а также состояние OpenGL после каждого из них.
Поддерживается ли на них нужный нам протокол ABC_32бита? Нужно обязательно проверить его наличие перед использованием. Если он не поддерживается, то выбираем другой протокол или отказываемся от идеи взлома. По-моему, пока все логично. На этот раз нам повезло – PCшка поддерживает протокол АВС_16бит (хуже, чем ABC_32бита, но хоть что-то). Мы посылаем команду серверу OpenGL с запросом на соединение по протоколу ABC_16бит и получаем сообщение, что сервер готов к соединению. Дальше дело техники - сделать соединение активным. И всё, сервер ОpenGL ожидает от нас команд для исполнения.
Не бойтесь контекстов устройств (device context) – они не кусаются. Вспомним наше дество: детский сад, строгую воспитательницу и неуемную страсть к рисованию. (на стенах, ватманах, на руках шариковой ручкой, на новеньком БМВ богатого дяди острым гвоздем). Но в детском саду у строгой воспитательницы всегда нужно было спрашивать ее разрешение перед тем, как расписывать что-нибудь – «Марья Ивановна (OC Windows), можно я пририсую усы фломастером на вашей фотографии (в окне моей программы)?». А как иначе? За плохое поведение могут и из детского садика исключить («Ваша программа пыталась выполнить недопустимую операцию и будет закрыта» © WIndows), а там столько красивых игрушек!
Давайте договоримся, что под контекстом устройства (device context) мы будем понимать некий объект на котором нам не терпится что-либо нарисовать. В детском саду такими объектами (контекстами устройства) могли быть: лицо лучшего друга (зубной пастой во время «тихого часа»), стена в туалете, асфальтовая дорожка (цветными мелками – милое дело).
В мире Windows мы будем пользоваться 3-мя такими объектами (контекстами устройств) – монитором, принтером и памятью компьютера. API OpenGL может обрисовывать наши картины не только на мониторе, но и на принтере (есть ограничения) и просто рисовать картинку в памяти компьютера (Off-screen rendering. Кстати, только в этом случае мы можем подправлять изображения OpenGL самостоятельно непосредственно в памяти.) Контекст изображения OpenGL (не путать с контекстом устройства) к Windows не имеет никакого отношения, это “внутренняя кухня” OGL.
Теперь, отягощенные знанием о контекстах устройств Windows и контексте изображения OpenGL, еще раз изучите таблицу «CreateOGLWindow».
Что автор имел в виду под «протоколом», например «ABC_32бита»?. Структуру под симпатичным названием PIXELFORMATDESCRIPTOR.
;
; C
; © MSDN Library
typedef struct tagPIXELFORMATDESCRIPTOR { // pfd
WORD nSize;
WORD nVersion;
DWORD dwFlags;
BYTE iPixelType;
BYTE cColorBits;
BYTE cRedBits;
BYTE cRedShift;
BYTE cGreenBits;
BYTE cGreenShift;
BYTE cBlueBits;
BYTE cBlueShift;
BYTE cAlphaBits;
BYTE cAlphaShift;
BYTE cAccumBits;
BYTE cAccumRedBits;
BYTE cAccumGreenBits;
BYTE cAccumBlueBits;
BYTE cAccumAlphaBits;
BYTE cDepthBits;
BYTE cStencilBits;
BYTE cAuxBuffers;
BYTE iLayerType;
BYTE bReserved;
DWORD dwLayerMask;
DWORD dwVisibleMask;
DWORD dwDamageMask;
} PIXELFORMATDESCRIPTOR;
Я специально сделал фонт помельче, чтобы у вас не возникло желание с ним разбираться прямо сейчас. На данном этапе просто насладитесь количеством разных параметров, которые мы сможем выбирать для работы с OpenGL.
Для чего конкретно нужна эта структура? PIXELFORMATDESCRIPTOR определяет формат пикселей графического изображения, например, сколько цветов оно может отображать (16бит или 32бита - вы неоднократно делали этот выбор, играя в компьютерные игры). Механизм работы со структурой предельно простой. Мы «заказываем» нужный нам формат пикселей с которыми хотели бы работать в 3D. Затем отправляем «заказ» OC Windows. Система подбирает нам наиболее подходящий формат из списка тех, что поддерживаются «железом» на данном компьютере и возвращает его порядковый номер (индекс). Мы сообщаем Windows, что будем работать в предложенном формате, и настраиваем контекст устройства окна под него. Теперь мы уверены, что контекст устройства окна и контекст изображения OpenGL будут работать в одинаковых форматах пикселей, т.е. не будет ситуации, когда OpenGL пытается запихнуть 32бита туда, где могут поместится только 16бит. Логично?
MASM.OpenGL.Chapters – первая кровь
Вот как выглядит подпрограмма CreateOGLWindow.
Код (Text):
PFD_SUPPORT_OPENGL equ 020h
Мы узнали почти все, чтобы закончить этот отрывок из МASM.OpenGL.Chapters. На сладкое осталась структура формата пикселей – pfd.
Код (Text):
Нули нас пока не интересуют.
Единица это pfd.nVersion – версия структуры (да и такое бывает). nVersion всегда равна единице.
32 – это pfd.cColorBits, определяет кол-во битов на один пиксель (bbp), т.е. количество разнообразных цветов в которые можно этот пиксель покрасить. Я взял 32 (а мог бы 24 или 16, например), что даст мне возможность отобразить 4,294,967,295 цветов.
PFD_TYPE_RGBA (pfd. iPixelType)– сообщает Windows, что цвета пикселей мы будем определять через Red Green Blue компоненты (подробнее в следующих главах)
И последним определяем элемент pdf. dwFlags:
PFD_DRAW_TO_WINDOW сообщает Windows о том, что мы будет рендерить (строить 3D сцены) в окно, а не в память, например.
PFD_SUPPORT_OPENGL – у меня нет информации.В этой главе мы казалось бы ничего не сделали особенного. То, что получилось, Вы увидите, когда после внимательнейшего изучения исходника; сами скомпилируете его, если надо – отловите ошибки, а затем запустите. Напоминаю, СНАЧАЛА изучаете исходник, ПОТОМ компилируете, выдерживаете одни сутки, и в самую последнюю очередь запускаете. Так и только так.
Один мой хороший знакомый добился исключительных результатов за непостижимо короткий срок. Когда я попытался выяснить, в чем секрет и какими пособиями он пользовался, ZYtDHE грустно посмотрел в мою сторону и виновато промямлил «Рассыпался винчестер, а на старом не было компилятора». (!!!) Этот парень создавал программы, отлавливал свои ошибки в течении двух недель, так не разу и не запустив код на исполнение. «All errors are made by mistake» (c) ZYtDHE.
Вы замечали, что первое впечатление от знакомства с чем-то новым - самое сильное? Если именно сейчас в эти первые минуты после прочтения текста вы постараетесь вникнуть в философию OpenGL, с самых азов, с вызова его первой подпрограммы, с инициализации его первой структуры, то остальной более продвинутый материал покажется вам логичным продолжением, вы увидите в хаосе нулей и единиц, байтов и двойных слов, в контекстах изображения удивительную красоту и гармонию. И тогда вы сможете импровизировать, как хороший музыкант на любимом инструменте, а возможности API OpenGL будут ограниченны лишь Вашей фантазией.
Информация к размышлению
Так как исходник без комментариев и обработки возможных ошибок после вызова подпрограмм API (на их месте стоят мои комментарии «и выходим» ,смотри выше по тексту), предлагаю следующий конкурс для любознательных – доработайте исходник. Лучший будет опубликован в следующей главе).
Еще необходимо предупредить читателя о том, что откомпилированный исходник может вообще не запуститься. Если это Ваш случай – остается только порадоваться. Ведь потратив некоторое время на самостоятельный поиск и исправление ошибок вы лучше усвоите материал, и значит потратили время не зря. Вам может понадобится отладчик. К сожалению, у меня сейчас при себе нет его номера телефона, а на email он не отвечает. Поищите его в Интернете. Встретите Сафонову Асю, передавайте привет.
Автор работает в редакторе AsmEditor, который можно скачать отсюда (http://www.avtlab.ru/) Так же скачайте и установите базу подсветки синтаксиса, которую любезно предоставил vkim, разработчик VKDEBUG (входит в пакет MASMv7).
Основные возможности AsmEditor:
- подключение различных компиляторов (Ассемблер, Си и другие);
- настраиваемые схемы подсветки ключевых слов;
- быстрый переход между процедурами, функциями, метками;
- возможность подключения файлов помощи (например, win32.hlp) для вызова контекстной справки по выделенному в редакторе слову;
- работа с исходными кодами в DOS-кодировке без потери символов псевдографики;
- меню и дополнительные кнопки с функциями, назначаемыми пользователем;
- настраиваемые "горячие клавиши"; быстрый переход по номеру строки; "закладки"; сохранение позиции курсора и т.д.
- Не требует инсталляции, не вносит изменений в системные файлы и реестр.
- По умолчанию настроен на пакет MASM32
Также скачайте fraps (www.fraps.com) и испробуйте его на каких-нибудь программах.
Для развлечения, поиграйте с графическими режимами в своем любимом FPS, попереключайтесь с 16 на 32 цветность. Постарайтесь объяснить увиденное.
Просто вопросы на засыпку:
1) Если мы будем работать в режиме off-screen rendering’га (т.е. рисовать изображение в памяти компьютера, а не выводить на экран) сможем ли получить любой «заказанный» формат пикселей для роботы на этом контексте устройства (ограничений то по «железу» на память нет)?
2) Что такое wiggle?
3) Почему в нашей программе необходимо указывать WS_CLIPSIBLINGS и WS_CLIPCHILDREN при вызове CreateWindowEx?
