    Пара вопросов.
    1. Процессор Intel ME использует свой контроллер памяти для доступа к DRAM или контроллер основного процессора (ов)?
    2. Существуют ли аппаратные отладчики для Intel ME?

  2. vitokop

    vitokop Member

    Публикаций:
    0
    Регистрация:
    20 май 2006
    Сообщения:
    39
  3. R81...

    R81... Active Member

    Публикаций:
    0
    Регистрация:
    1 фев 2020
    Сообщения:
    144
    https://ru.wikipedia.org/wiki/Intel_Management_Engine
    "Начиная с процессоров на микроархитектуре Nehalem ME обычно интегрируется в северный мост материнской платы[20]. На новых архитектурах Intel (начиная с Intel 5 Series) ME встроен в Platform Controller Hub[21][22]"
    https://ru.wikipedia.org/wiki/Чипсет
    https://ru.wikipedia.org/wiki/Platform_Controller_Hub
    Т.Е. на физическом уровне MCH подключен к памяти, а PCH нет.

  4. Marylin

    Marylin Active Member

    Публикаций:
    0
    Регистрация:
    17 фев 2023
    Сообщения:
    143
    1. Процессор Intel ME - это контроллёр, который как и все девайсы, висит на шине PCI. Если открыть доки на чипсет PCH , то на платформах Intel адрес этого контроллёра равен D22:F00 (Device\Function). В командном регистре его конфиг.пространства имеется бит(2) - он включает режим "BusMaster", чтобы для обмена с памятью ОЗУ использовать встроенный в контроллёр канал DMA. Таким образом, у интерфейса MEI нет своего контроллёра памяти ОЗУ, а только контроллёр прямого доступа к памяти DMA.

    2. Поскольку ME закрытая технология, отладчиков для неё не может существовать. Более того, эту фишку можно отключить только полностью затерев её код во Flash-BIOS, а вcе остальные советы из сети лишь обходят работу ME, после чего обычно всплывают бсоды и прочая хрень.

    --- Сообщение объединено, 24 сен 2023 ---

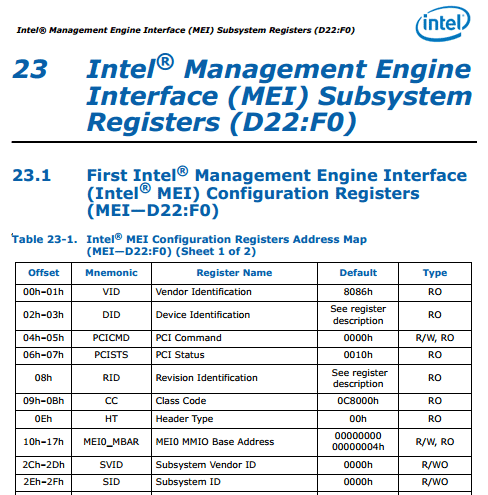

    Вот ещё из доков на чипсет PCH9-G220 (стр.232)
