Что можно сделать на FPGA?

Про верхний уровень не в курсе. И новыми фишками я уже давно не интересовался. Раньше было много разговоров про systemC, но это не моё. Имхо, это концептуально хрень. В HDL описании, каждая строка типа "signalA = signalB AND signalС;" - это процесс. Параллельный остальным, таким же. Ну куда тут любому языку программирования ?

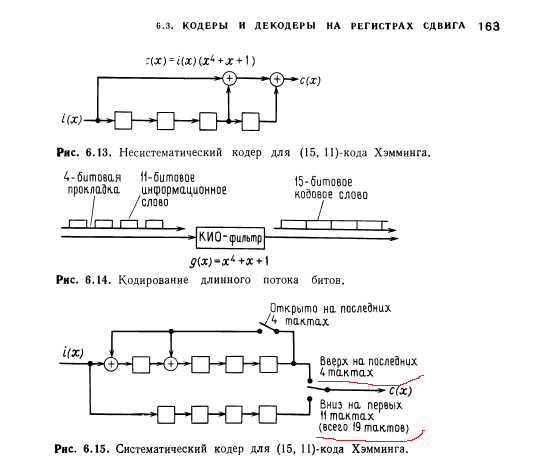

Пытаюсь реализовать несистематический кодер циклического кода. Написал такой код, но что-то последовательность генерируется совсем не так. Кто-то понимает, что я мог сделать не так?

Кодер:

Код (C++):

1.
2. module hamming_coder_nonsystematic(
3.     input logic clk,
4.     input logic enable,
5.     input logic in,
6.     output logic out
7. );
8.     logic [3:0] s;
9.     logic [3:0] counter = 4'b0000;
10.
11.    always @(posedge clk)
12.        if (enable)
13.            counter <= counter + 1'h1;
14.
15.     always @(posedge clk) begin
16.         if (enable) begin
17.             s[3] <= in;
18.             s[2] <= s[3];
19.             s[1] <= s[2];
20.             s[0] <= s[1];
21.         end else
22.             s <= 4'b0000;
23.        if (counter == 4'h0)
24.             s <= 4'b0000;
25.    end
26.
27.    assign out = in ^ s[1] ^ s[0];
28. endmodule
29.

Тестбенч:

Код (Text):

1.
2. module hamming_coder_nonsystematic_tb();
3.     logic clk;
4.     logic enable;
5.     logic in;
6.     logic out;
7.
8.     initial begin
9.         clk = 0;
10.         in = 0;
11.         forever #5 clk = ~clk;
12.     end
13.
14.     hamming_coder_nonsystematic uut(clk, enable, in, out);
15.
16.     initial begin
17.         // Тест 11111000001
18.         // Должно кодироваться в x^14+x^13+x^12+x^10+x^6+x^4+x+1 = 11101001010011
19.         #1 enable = 1; #10
20.         in = 1; #10
21.         in = 1; #10
22.         in = 1; #10
23.         in = 1; #10
24.         in = 1; #10
25.         in = 0; #10
26.         in = 0; #10
27.         in = 0; #10
28.         in = 0; #10
29.         in = 0; #10
30.         in = 1; #10
31.         in = 0; #10
32.         in = 0; #10
33.         in = 0; #10
34.         in = 0;
35.         $stop;
36.
37.         #1 enable = 1; #10
38.         in = 1; #10
39.         in = 0; #10
40.         in = 0; #10
41.         in = 0; #10
42.         in = 0; #10
43.         in = 0; #10
44.         in = 1; #10
45.         in = 1; #10
46.         in = 1; #10
47.         in = 1; #10
48.         in = 1; #10
49.         in = 0; #10
50.         in = 0; #10
51.         in = 0; #10
52.         in = 0;
53.         $stop;
54.     end
55.
56.     always @(posedge clk)
57.         #2 $write(out);
58. endmodule
59.



verylog не знаю(вроде это он?), но вроде вы пустили на вход толпу единиц. Верно?
Зачем, имхо, лучше пустить кучу нулей, даже новичку будет проще анализировать столь простую последовательность в сдвиговом регистре и на выходе. Потом пускаете одинокую единицу, опять же проще и в регистре, и на выходе = in ^ s[1] ^ s[0]; Если косяк не найдётся, то потом уже парить мозги чуть более сложной, меняющейся ситуацией на трёхвходовом искл. ИЛИ.
Имхо, конечно...
