СЕГМЕНТАЦИЯ И ПЭЙДЖИНГ ПАМЯТИ ДЛЯ АРХИТЕКТУРЫ X86

В этой части туториала мы попытаемся увидеть управление памятью для архитектуры X86, а позже попытаемся актуализировать знания для X64.

Это серьёзная тема. Она включает в себя таблицы, которые вы должны понять и научиться находить, поэтому мы будем идти медленно и верно.

Давайте посмотрим, некоторые понятия полученные из Интернета.

РЕАЛЬНАЯ ПАМЯТЬ ТАКЖЕ НАЗЫВАЕМАЯ ФИЗИЧЕСКАЯ ИЛИ ПАМЯТЬ RAM

Эта память используется для хранения инструкций и выполнения процессов на нашем компьютере. Емкость этой памяти - это реальная емкость, которая необходима нашей машине для выполнения наших программ.

ВИРТУАЛЬНАЯ ПАМЯТЬ

Виртуальная память больше, чем физическая память как таковая. Она является техникой, используемой в вычислительной техники для симуляции того, что у вас есть больше емкости физической памяти. Техника состоит в том, чтобы хранить определенное количество файлов на жестком диск для их мгновенного хранения. Как только данные потребуются, они отправляются обратно в физическую память для исполнения.

Применяя эту технику, вы можете получить большую емкость для выполнения инструкций, однако, это также имеет свои недостатки, такие как тот факт, что приложения, выполняемые в виртуальной памятью, могут работать медленнее, потому что время, необходимое системе для доступа к данным, намного больше, чем время, необходимое для доступа к данным, хранящимся в физической памяти.

Когда используется вся RAM, то используется виртуальная память, которая использует пространство диска для имитации большего количества реальной памяти, чем у нас есть.

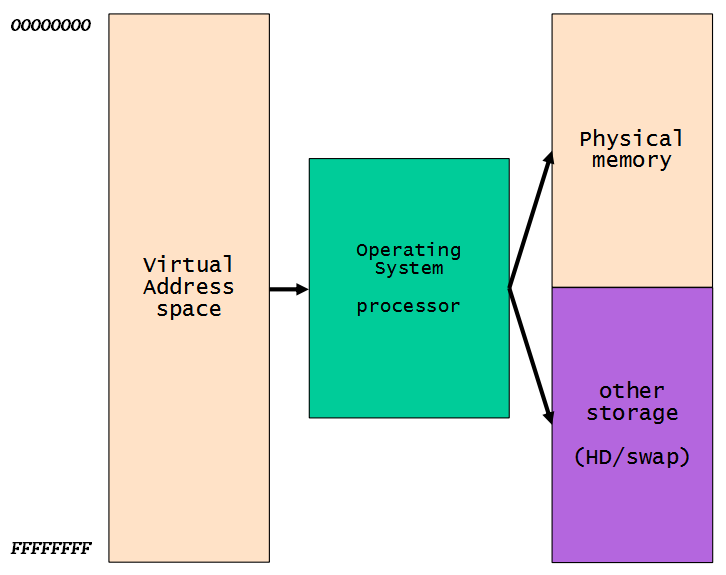

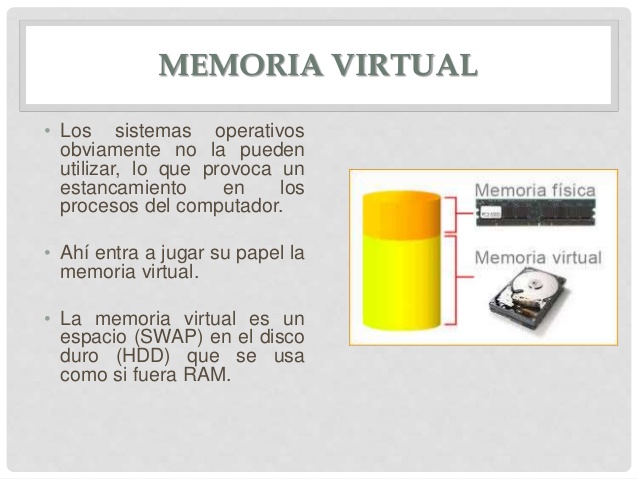

На рисунке мы видим, что операционная система использует физическую память, которую она имеет, плюс виртуальную память (SWAP), и в x86 система создает для каждого процесса виртуальное адресное пространство, то есть адреса, которые мы видим в нашем отладчике, когда мы работаем с ним.



Эти виртуальные адреса для каждого процесса начинаются с адреса 0 и заканчиваются на 0xFFFFFFFF, а в WINDOWS нижняя половина, т.е. от 0x0 до 0x7FFFFFFF соответствует части уровня пользователя, где находятся исполняемые файлы и модули программы. Часть от 0x7FFFFFFF до 0xFFFFFFFF соответствует ядру.

Таким образом, мы видим, что, каждый процесс имеет своё пространство памяти с теми же адресами. Проблема в том, что процесс работает с виртуальными адресами, т.е. в моем процессе, например, 0x401000 имеет определенный код, а в другом процессе тот же виртуальный адрес 0x401000 имеет другой код или что-то еще, и то, что оба соответствуют различным физическим или реальным адресам в памяти.

ФИЗИЧЕСКИЕ АДРЕСА И ВИРТУАЛЬНЫЕ АДРЕСА

Виртуальный адрес - это то, что видит приложение или то, что мы видим при отладке. Физический или реальный адрес - это то, что видит реальное оборудование и операционная система.

РЕАЛЬНЫЙ РЕЖИМ

INTEL, для поддержки совместимость с предыдущими версиями в своих процессорах (кроме IA-64), в начальном состоянии (после перезапуска) процессор запускается в режиме, называемом реальным режимом. Во время запуска операционной системы процессор переключается в защищенный режим.

Сегментация используется в реальном режиме, который является старым методом управления памятью, где каждый логический адрес указывает непосредственно на физическую память.

Давайте посмотрим несколько примеров (из эпохи 286-386):

Архитектура 286 представляла 4 сегмента: CS (сегмент кода), DS (сегмент данных), SS (сегмент стека), ES (дополнительный сегмент).

Физический_адрес := сегмент × 16 + смещение

Если у меня есть адрес

06EFH:1234H

То, чтобы рассчитать физический адрес, умножьте часть сегмента на 16 (0x10) и добавьте смещение.

0x6EF * 0x10 + 0x1234



И я получаю адрес 0x8124, который является физическим адресом. Мы не будем больше углубляться в реальный режим, потому что он больше не используется, за исключением проблем совместимости.

ЗАЩИЩЕННЫЙ РЕЖИМ

В защищенном режиме сегментная часть заменяется 16-битным селектором, хотя трансляция на физический адрес немного сложнее.

Существуют так называемые управляющие регистры, которые мы рассматривали выше в предыдущих частях, например такой который отключение SMEP - CR4, но в данном случае нам важен CR3.

CR3

Регистр используется, когда включена виртуальная адресация, следовательно, когда бит PG установлен в CR0. CR3 позволяет процессору преобразовывать линейные адреса в физические адреса, находя каталог страниц и таблицы страниц для текущей задачи.

Хорошо. Мы видим, что регистр используется для преобразования виртуальных адресов в физические, поэтому мы попытаемся выяснить, как его использовать. Очевидно, из процесса в пользовательском режиме мы не можем иметь привилегии для доступа к нему, поэтому мы должны отлаживать ядро, как мы видели в предыдущих частях.

Давайте перейдем к практической части, которая мне нравится больше всего.

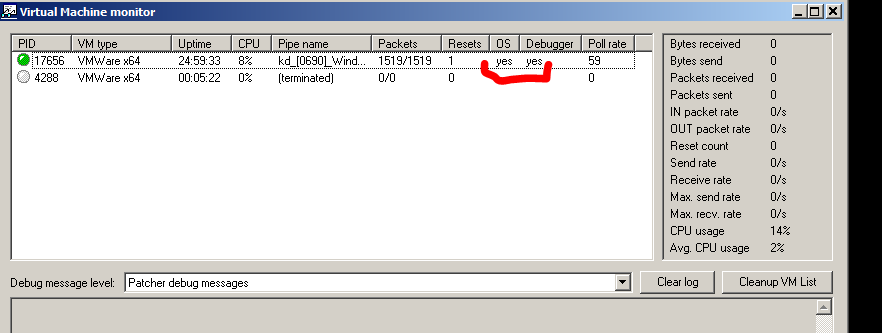

Вот где запускается операционная система, и я сейчас отлаживаю с помощью WINDBG.

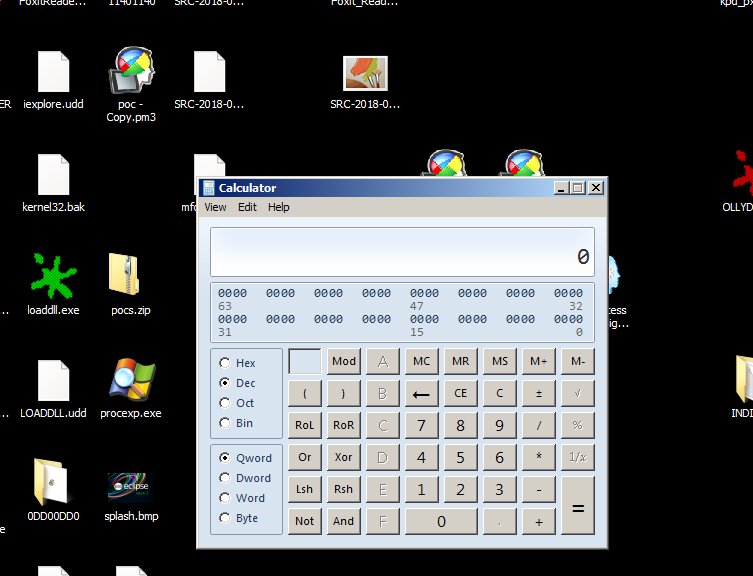

Я собираюсь запустить калькулятор, который будет процессом, на котором я собираюсь экспериментировать.

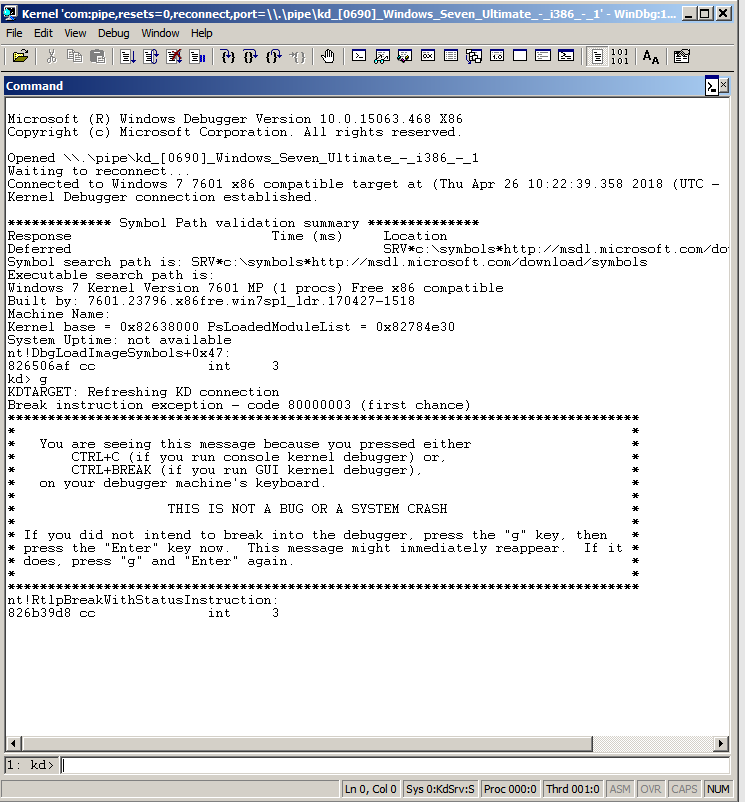

Теперь в WINDBG я делаю BREAK, чтобы остановить отладчик.



Давайте изменим контекст процесса на процесс CALC.

!PROCESS 0 0



.PROCESS /I 85024030

И затем нажимаем G.

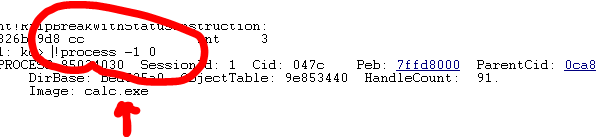

Чтобы узнать текущий процесс нужна следующая команда.

!PROCESS -1 0



Мы уже находимся в процессе CALC.

Давайте посмотрим значение регистра CR3 с помощью команды



Помните, что эта команда работает только во время отладки ядра. В пользовательском режиме она не работает.

Хорошо. CR3 содержит физический адрес PAGE DIRECTORY TABLE (мы увидим, что в нем есть агрегация, если PAE включен)

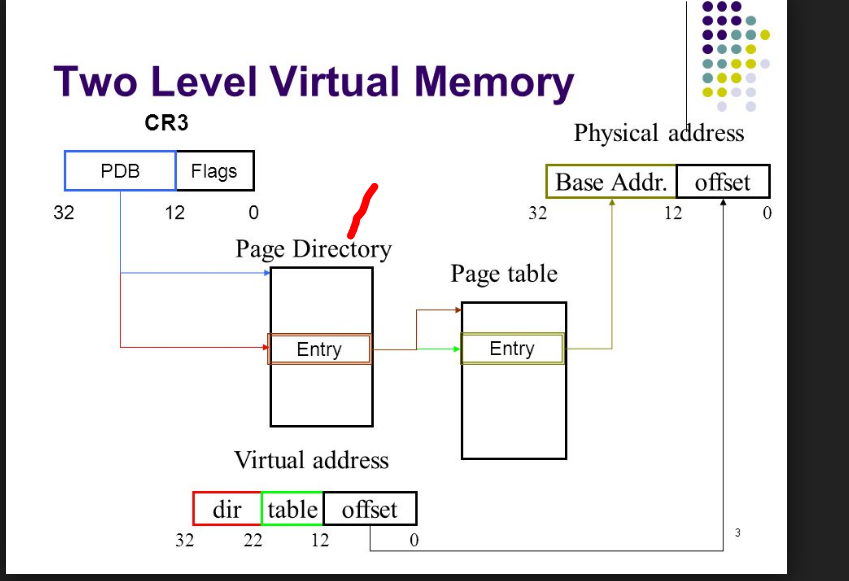

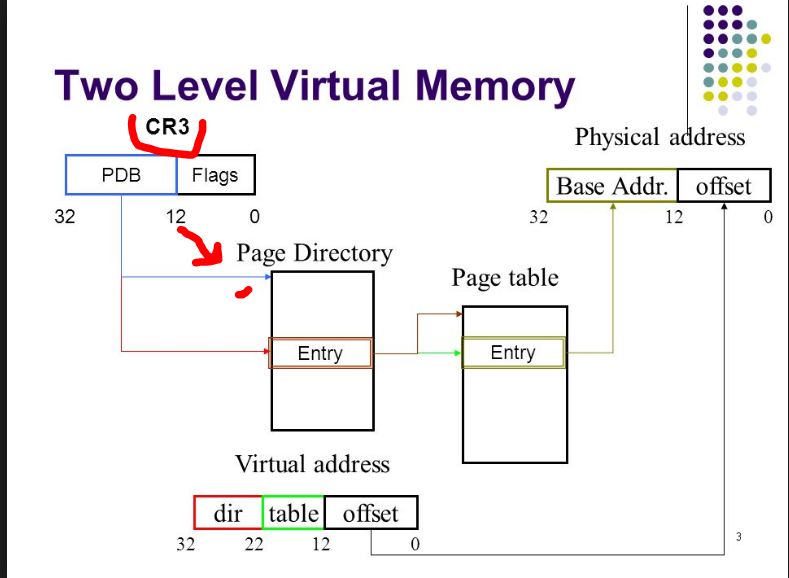

Мы находимся в начальной части рисунка. Идея в том, что CR3 указывает нам на физический адрес таблицы PAGE DIRECTORY TABLE (PDT), что является первым шагом. Это таблица с записями, каждая из которых называется PAGE DIRECTORY ENTRY (PDE) ,

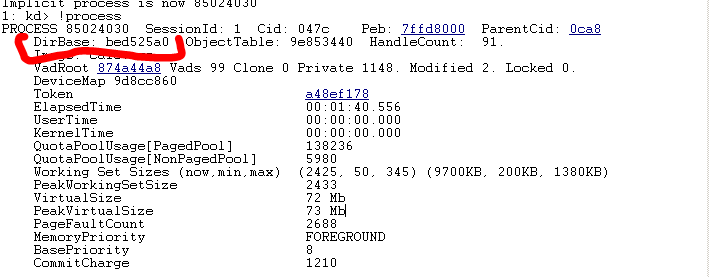

Мы видим, что команда !PROCESS в DIRBASE показывает нам ту же информацию, т.е. то же значение CR3.



Это также можно увидеть через EPROCESS.

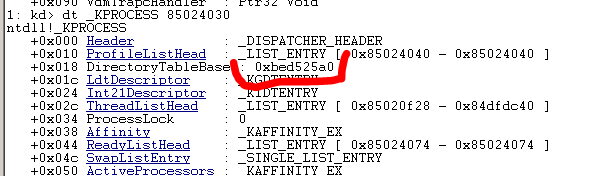

Так как он находится в KPROCESS и имеет тот же адрес, то мы дампим KPROCESS.



И здесь отладчик говорит нам, что физический адрес 0xBED525A0 такой же.

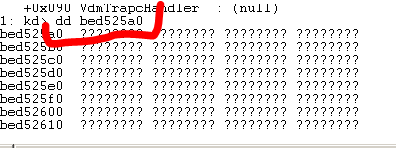

Если я использую команду DD, чтобы посмотреть этот адрес памяти.

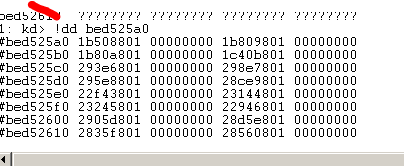

Здесь нет ничего, что должно быть таблицей. Проблема в том, что команда DD служит только для отображения виртуальных адресов, а не физических. Для этого используется команда !DD используется с восклицательным знаком.



Теперь у нас все верно.

Мы собираемся предположить, что PAE включен. Это можно проверить вот так.

https://es.wikipedia.org/wiki/Extensión_de_dirección_física

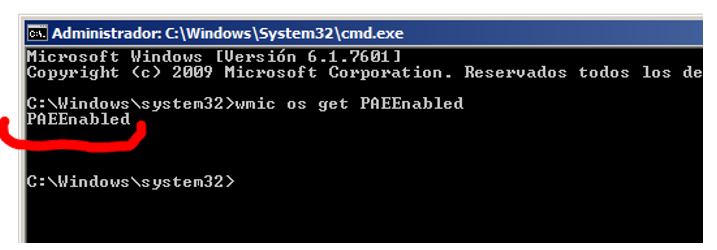

Это проверяется, так.



Есть еще одна таблица (когда включен PAE), которая не показывается здесь, которая является таблицей PDPT, которая является таблицей, каждая запись которой указывает на PAGE DIRECTORY, подобна промежуточной таблице между CR3 и PAGE DIRECTORY, и это ничего не меняет.

Смотря таблицу PAGE DIRECTORY и просматривая записи, там видно, что каждая запись указывает на другую таблицу с именем PAGE TABLE.



Таким образом, каждая PAGE DIRECTORY содержит 1024 записи, каждая из которых (называемая PDE) указывает на PAGE TABLE (PT)

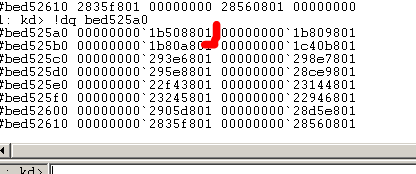

Если я использую команду !DQ со значением CR3, я увижу промежуточную таблицу PDPT, в которой есть 4 записи, и каждая запись состоит из 8 байтов, а содержимое указывает на PDT. (Хотя это зависит от упущенной детали, которую я объясню чуть позже. В этом случае берется первая из 4 записей PDPT, и поэтому мы следуем за туториалом, чтобы найти содержимое этой первой записи, и это содержимое является базой PDT, но PDPT имеет четыре записи, и вы можете использовать другие записи. Позже я объясню, в каком случае)



Так как уже первая запись PDPT имеет значение на моей машине 0x1B508801, с помощью которого мы указываем на базу PT (мы должны обнулить младшие 12 бит этого адреса), после этого у нас есть базовый физический адрес PT.)

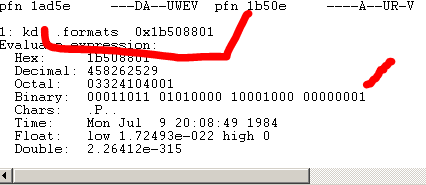

Мне показывается двоичный код.



00011011 01010000 1000 – 1000 00000001

Поскольку 12 нижних байт являются смещением, я заменяю их нулями, чтобы они могли дать мне базу.

00011011010100001000000000000000

Переводим это значение в HEX и получаем значение 0x1B508000, что будет являться базой PDT.

Теперь, когда мы получили физический адрес базы PDT мы делаем .RELOAD/F, чтобы отладчик загрузил все модули.

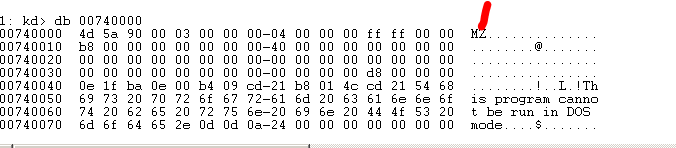

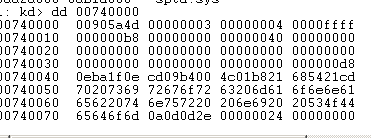

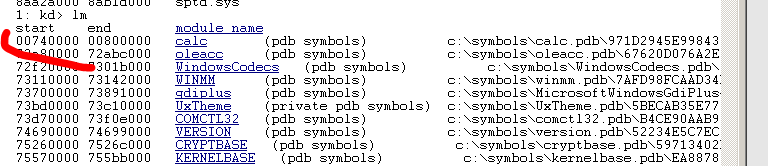

Затем с помощью LM я вижу, что база исполняемого файла CALC равна 0x740000, поэтому это будет заголовок исполняемого файла. Давайте посмотрим.



Это типичный заголовок с MZ и т.д.



Давайте возьмем этот адрес 0x740000. Мы попытаемся найти физический адрес.

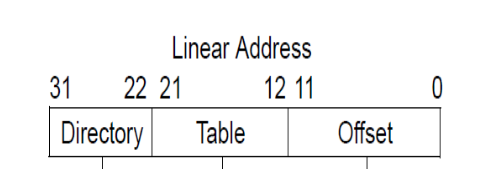

Виртуальный адрес, такой как 0x740000, можно разделить на.

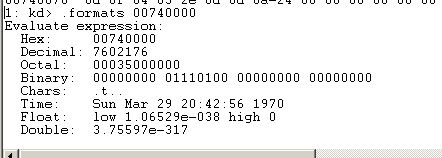

Итак, мы перевели его в двоичный вид.



00000000011101000000000000000000

Отделим последние 12 байтов, затем две части по 9 и одна из 2. Это дает нам 12 + 9 + 9 + 2 = 32 бита
00-000000011- 101000000 – 000000000000

Хорошо. 12 младших битов - это 12 младших бит физического адреса или BYTE INDEX (000000000000)

Следующие 9 являются индексом для PAGE TABLE или PAGE TABLE INDEX (101000000)

Следующие 9 являются индексом для PAGE DIRECTORY или PAGE DIRECTORY INDEX (000000011)

Здесь необходимо было добавить, что эти два старших байта отмечают, что будет использоваться номер записи из четырех, которые есть в PDPT. В этом случае эти два байта равны нулю, поэтому используется первая запись PDPT, поэтому не возникла проблема,

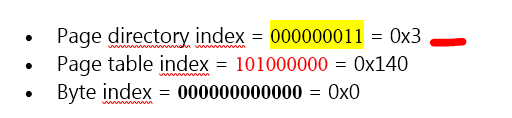

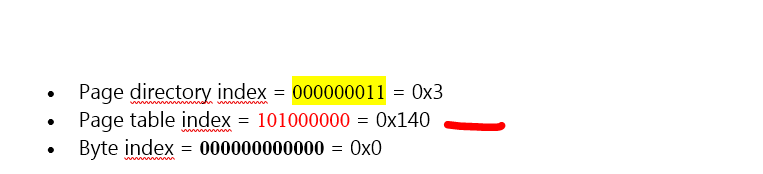

• PDPT INDEX = 0x0
• Page DIRECTORY Index = 000000011 = 0x3
• PAGE TABLE INDEX = 101000000 = 0x140
• BYTE INDEX = 000000000000 = 0x0

Мы помним, что 0x1B508000 была базой PDT, поскольку каждая запись имеет 8 байтов. Если я хочу найти адрес третьей записи, поскольку индекс равен 0x3, я делаю так.



HEX(0x1B508000 + 0x3 * 8)

Я получаю физический адрес третьей записи.

0x1B508018

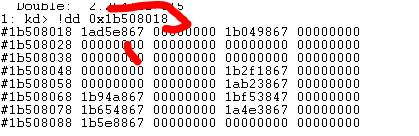

Это PTE. Мы знаем, что его содержимое указывает на PT. Давайте посмотрим содержимое.



По этому адресу мы должны удалить младшие 12 бит и дополнить его нулями, чтобы удалить базу.

1AD5E867

00011010 11010101 11101000 01100111

База будет равна.

00011010 11010101 11100000 00000000

Если мы соединим значения.

00011010110101011110000000000000

Поэтому база PT моего адреса равна.

0x1AD5E000

Я делаю так же, как и в другой таблице. Я ищу индекс PT, который в моем случае был равен 0x140, так как каждая запись имеет длину 8 байт, умноженную на 8, и я добавляю базу.

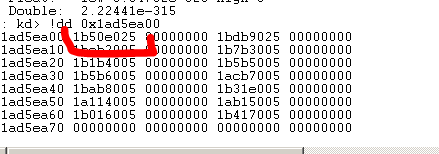

Это дает мне значение 0x1AD5EA00, что является PTE. Это содержимое является базовым адресом.

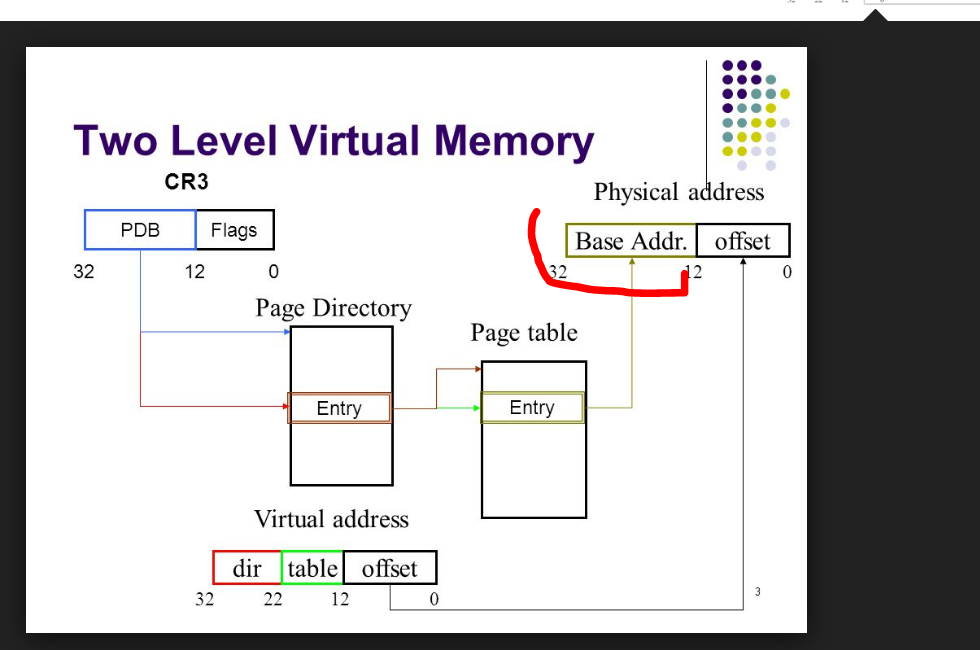

Здесь мы видим в поле, что физический адрес состоит из базового адреса + смещения.

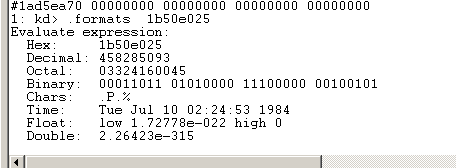

Теперь мы должны заменить младшие 12 байтов байтовым индексом искомого адреса.



00011011 01010000 11100000 00100101

Получаем

000110110101000011100000 00000000

Что является

0x1B50E000, что равно физическому или реальному адресу, соответствующему виртуальному адресу 0x740000.

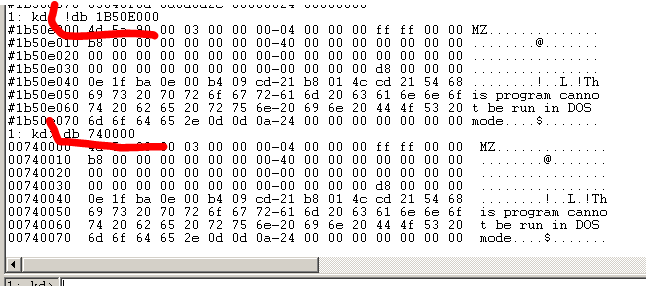

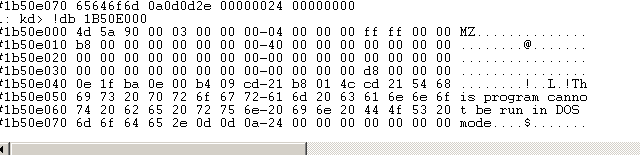

Если я сравню с содержанием виртуального адреса



Мы видим, что байты похожи.

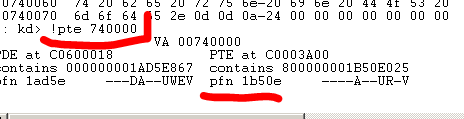

Теперь есть более простой способ получить физический адрес по виртуальному адресу. Это можно сделать в WINDBG с помощью команды !PTE.



Это число PFN, которое нужно умножить на 0x1000.

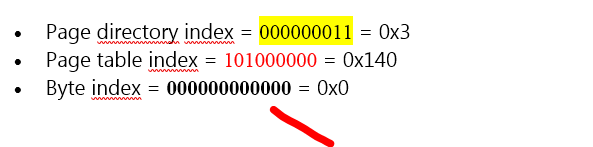

К этому я должен добавить байтовый индекс, т.е. последние 12 бит моего адреса. В моем случае это 0.

Поэтому я уже получил физический адрес таким же образом, как и раньше. Но идея состояла в том, чтобы знать таблицы, потому что для работы в ядре вы должны знать все.

Хорошо. Проглотите горькую пилюлю.


=======================================================
