Драйверы режима ядра: Часть 8: Базовая техника: Работа с памятью. Совместно используемый раздел — Архив WASM.RU

Прежде чем обратиться непосредственно к теме этой статьи, нам необходимо вкратце рассмотреть структурную обработку исключений (Structured Exception Handling, SEH), т.к. она нам потребуется.

8.1 Структурная обработка исключений

Я не буду подробно рассказывать о том, что это такое. Если дружите с английским языком, настоятельно советую найти и прочитать статью “Win32 Exception handling for assembler programmers” by Jeremy Gordon. Она написана применительно к режиму пользователя, но SEH – это универсальный механизм обработки исключений, как в режиме пользователя, так и в режиме ядра. Существует, однако, одно, но очень существенное отличие: в ядре с помощью SEH можно обработать не все исключения! Например, попытка деления на ноль приведет к краху системы даже при установленном обработчике SEH. Самое ужасное, что обращение к невыделенной памяти ядра также приводит к появлению BSOD. А обращение к невыделенной памяти режима пользователя легко обрабатывается SEH. Так что единственная возможность избежать краха – писать код так, чтобы он не вызывал необрабатываемых исключений.

8.1.1 Исходный текст драйвера seh

Код (Text):

1.
2.
3.  ;@echo off
4.  ;goto make
5.
6.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
7.  ;
8.  ;  SEH – Структурная обработка исключений.
9.  ;
10.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
11.
12.  .386
13.  .model flat, stdcall
14.  option casemap:none
15.
16.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
17.  ;                              В К Л Ю Ч А Е М Ы Е    Ф А Й Л Ы
18.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
19.
20.  include \masm32\include\w2k\ntstatus.inc
21.  include \masm32\include\w2k\ntddk.inc
22.  include \masm32\include\w2k\ntoskrnl.inc
23.
24.  includelib \masm32\lib\w2k\ntoskrnl.lib
25.
26.  include \masm32\Macros\Strings.mac
27.
28.  include seh0.inc
29.
30.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
31.  ;                                       С Т Р У К Т У Р Ы
32.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
33.
34.  SEH STRUCT
35.      SafeEip         dd  ?   ; Точка, с которой будет продолжено выполнение потока
36.      PrevEsp         dd  ?   ; Предыдущее значение esp
37.      PrevEbp         dd  ?   ; Предыдущее значение ebp
38.  SEH ENDS
39.
40.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
41.  ;                    Н Е И Н И Ц И А Л И З И Р О В А Н Н Ы Е    Д А Н Н Ы Е
42.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
43.
44.  .data?
45.
46.  seh SEH <>
47.
48.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
49.  ;                                           К О Д
50.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
51.
52.  .code
53.
54.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
55.  ;                                       BuggyReader
56.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
57.
58.  BuggyReader proc
59.
60.      xor eax, eax
61.      mov eax, [eax]              ; !!! Без SEH - BSOD !!!
62.
63.      ret
64.
65.  BuggyReader endp
66.
67.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
68.  ;                                       BuggyWriter
69.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
70.
71.  BuggyWriter proc
72.
73.      mov eax, MmUserProbeAddress
74.      mov eax, [eax]
75.      mov eax, [eax]
76.
77.      mov byte ptr [eax], 0       ; !!! Без SEH - BSOD !!!
78.
79.      ret
80.
81.  BuggyWriter endp
82.
83.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
84.  ;                                      ExceptionHandler
85.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
86.
87.  ExceptionHandler proc C uses esi pExcept:DWORD, pFrame:DWORD, pContext:DWORD, pDispatch:DWORD
88.
89.      mov esi, pExcept
90.
91.      invoke DbgPrint, $CTA0("\nSEH: An exception %08X has occured\n"), \
92.                          [esi][EXCEPTION_RECORD.ExceptionCode]
93.
94.      .if [esi][EXCEPTION_RECORD.ExceptionCode] == 0C0000005h
95.
96.          ; Если произошло исключение типа EXCEPTION_ACCESS_VIOLATION,
97.          ; то выводим дополнительную информацию.
98.
99.          invoke DbgPrint, $CTA0("     Access violation at address: %08X\n"), \
100.                          [esi][EXCEPTION_RECORD.ExceptionAddress]
101.
102.          .if [esi][EXCEPTION_RECORD.ExceptionInformation][0]         ; Попытка чтения или записи ?
103.
104.              invoke DbgPrint, $CTA0("     The code tried to write to address %08X\n\n"), \
105.                          [esi][EXCEPTION_RECORD.ExceptionInformation][4]
106.          .else
107.              invoke DbgPrint, $CTA0("     The code tried to read from address %08X\n\n"), \
108.                          [esi][EXCEPTION_RECORD.ExceptionInformation][4]
109.          .endif
110.      .endif
111.
112.      lea eax, seh
113.      push (SEH PTR [eax]).SafeEip
114.      push (SEH PTR [eax]).PrevEsp
115.      push (SEH PTR [eax]).PrevEbp
116.
117.      mov eax, pContext
118.      pop (CONTEXT PTR [eax]).regEbp
119.      pop (CONTEXT PTR [eax]).regEsp
120.      pop (CONTEXT PTR [eax]).regEip
121.
122.      xor eax, eax
123.      ret
124.
125.  ExceptionHandler endp
126.
127.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
128.  ;                                       DriverEntry
129.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
130.
131.  DriverEntry proc pDriverObject:PDRIVER_OBJECT, pusRegistryPath:PUNICODE_STRING
132.
133.      invoke DbgPrint, $CTA0("\nSEH: Entering DriverEntry\n")
134.
135.      ;::::::::::::::::::::::::::::::::
136.      ; Ставим SEH “вручную”
137.      ;::::::::::::::::::::::::::::::::
138.
139.      assume fs:nothing
140.      push offset ExceptionHandler
141.      push fs:[0]
142.      mov fs:[0], esp
143.      assume fs:error
144.
145.      mov seh.SafeEip, offset SafePlace
146.      mov seh.PrevEbp, ebp
147.      mov seh.PrevEsp, esp
148.
149.      invoke BuggyReader
150.
151.  SafePlace:
152.
153.      assume fs:nothing
154.      pop fs:[0]
155.      add esp, sizeof DWORD
156.      assume fs:error
157.
158.      ;:::::::::::::::::::::::::::::::::::::::::::::::
159.      ; Используем макросы. Это чуть-чуть проще <img src="styles/smiles_s/smile3.gif" class="mceSmilie" alt=":smile3:" title="Smile3    :smile3:">
160.      ;:::::::::::::::::::::::::::::::::::::::::::::::
161.
162.      _try
163.
164.      invoke BuggyWriter
165.
166.      _finally
167.
168.
169.      invoke DbgPrint, $CTA0("\nSEH: Leaving DriverEntry\n")
170.
171.      mov eax, STATUS_DEVICE_CONFIGURATION_ERROR
172.      ret
173.
174.  DriverEntry endp
175.
176.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
177.  ;
178.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
179.
180.  end DriverEntry
181.
182.  :make
183.
184.  set drv=seh
185.
186.  \masm32\bin\ml /nologo /c /coff %drv%.bat
187.  \masm32\bin\link /nologo /driver /base:0x10000 /align:32 /out:%drv%.sys /subsystem:native %drv%.obj
188.
189.  del %drv%.obj
190.
191.  echo.
192.  pause
193.
194.

8.1.2 Устанавливаем SEH-фрейм

Код (Text):

1.
2.
3.      assume fs:nothing
4.
5.

По умолчанию masm запрещает использование регистра fs. Снимаем это ограничение с помощью директивы assume.

Код (Text):

1.
2.
3.      push offset ExceptionHandler
4.      push fs:[0]
5.      mov fs:[0], esp
6.
7.

Устанавливаем так называемый SEH-фрейм, который определяет адрес обработчика исключений. Начиная с этого момента обрабатываемые исключения, происходящие в потоке (каждый поток имеет свои собственные обработчики, если конечно они установлены) будут приводить к вызову системой этого обработчика. В данном случае - это процедура ExceptionHandler, код которой мы рассмотрим позже. Для получения информации обо всех обработчиках установленных в текущем потоке отладчик SoftICE предоставляет команду xframe.

Код (Text):

1.
2.
3.      assume fs:error
4.
5.

Запрещаем дальнейшее использование регистра fs, как было установлено по умолчанию.

Код (Text):

1.
2.
3.      mov seh.SafeEip, offset SafePlace
4.      mov seh.PrevEbp, ebp
5.      mov seh.PrevEsp, esp
6.
7.

Для того чтобы после обработки исключения наш обработчик смог возобновить выполнение потока мы должны сохранить значения регистров esp, ebp и указать на точку, с которой поток продолжит выполнение. Сохраняем эти три значения в структуре seh и вызываем процедуру BuggyReader, которая попытается прочитать двойное слово по адресу 00000000.

Код (Text):

1.
2.
3.  BuggyReader proc
4.
5.      xor eax, eax
6.      mov eax, [eax]
7.
8.      ret
9.
10.  BuggyReader endp
11.
12.

Обращение по нулевому указателю являлось столь частой ошибкой, что Microsoft пришлось отвести 64 килобайта памяти в диапазоне 00000000-0000FFFFh и сделать этот регион недоступным. Обращение к любому байту в этом диапазоне приводит к исключению типа EXCEPTION_ACCESS_VIOLATION.

8.1.3 Обрабатываем исключение

При попытке чтения с адреса 00000000 в процедуре BuggyReader происходит исключение, и мы попадаем в установленный нами обработчик.

Код (Text):

1.
2.
3.      mov esi, pExcept
4.
5.      invoke DbgPrint, $CTA0("\nSEH: An exception %08X has occured\n"), \
6.                          [esi][EXCEPTION_RECORD.ExceptionCode]
7.
8.      .if [esi][EXCEPTION_RECORD.ExceptionCode] == 0C0000005h
9.
10.          invoke DbgPrint, $CTA0("     Access violation at address: %08X\n"), \
11.                          [esi][EXCEPTION_RECORD.ExceptionAddress]
12.
13.          .if [esi][EXCEPTION_RECORD.ExceptionInformation][0]         ; Попытка чтения или записи ?
14.
15.              invoke DbgPrint, $CTA0("     The code tried to write to address %08X\n\n"), \
16.                          [esi][EXCEPTION_RECORD.ExceptionInformation][4]
17.          .else
18.              invoke DbgPrint, $CTA0("     The code tried to read from address %08X\n\n"), \
19.                          [esi][EXCEPTION_RECORD.ExceptionInformation][4]
20.          .endif
21.      .endif
22.
23.

Первым делом наш обработчик выводит соответствующее отладочное сообщение и, если произошло исключение типа EXCEPTION_ACCESS_VIOLATION, кое-какую дополнительную информацию. Затем приступаем к собственно обработке исключения.

Код (Text):

1.
2.
3.      lea eax, seh
4.      push (SEH PTR [eax]).SafeEip
5.      push (SEH PTR [eax]).PrevEsp
6.      push (SEH PTR [eax]).PrevEbp
7.
8.      mov eax, pContext
9.      pop (CONTEXT PTR [eax]).regEbp
10.      pop (CONTEXT PTR [eax]).regEsp
11.      pop (CONTEXT PTR [eax]).regEip
12.
13.

У нас обработка исключения заключается в простом восстановлении значений в регистрах esp, ebp и помещении в регистр eip адреса, с которого безопасно продолжить выполнение потока. Эти данные обработчик извлекает из предварительно заполненной нами структуры seh и помещает их в структуру CONTEXT, указатель на которую передается системой.

Код (Text):

1.
2.
3.      xor eax, eax
4.      ret
5.
6.

Возвращаем значение ExceptionContinueExecution равное нулю, которое сообщает системе, что она должна перезагрузить контекст потока и продолжить его выполнение. Т.к. значение eip равно адресу метки SafePlace, а значения в регистрах esp и ebp восстановлены, то поток продолжит своё выполнение с метки SafePlace, как ни в чем не бывало.

8.1.4 Удаляем SEH-фрейм

Код (Text):

1.
2.
3.  SafePlace:
4.
5.      assume fs:nothing
6.      pop fs:[0]
7.      add esp, sizeof DWORD
8.      assume fs:error
9.
10.

Восстанавливаем старое значение в fs:[0] и корректируем указатель стека (подробности см. в вышеупомянутой статье).

8.1.5 Используем макросы для установки/удаления SEH-фрейма

Проделаем ту же самую операцию с помощью макросов, которые я написал для упрощения работы с SEH. Макросы определены в файле seh0.inc. Описывать их я не буду, т.к. делают они то же самое, что мы только что разобрали. Если в обработчике исключений не требуется какой-то особой обработки, то при использовании макросов _try/_finally весь вышеприведенный код сведется к трем строчкам. Точкой SafePlace, в данном случае, будет строка, в которой стоит макрос _finally.

Код (Text):

1.
2.
3.      _try
4.
5.      invoke BuggyWriter
6.
7.      _finally
8.
9.

На этот раз вызовем процедуру BuggyWriter, которая попытается записать двойное слово по адресу MmUserProbeAddress (7FFF0000h).

Код (Text):

1.
2.
3.  BuggyWriter proc
4.
5.
6.      mov eax, MmUserProbeAddress
7.      mov eax, [eax]
8.      mov eax, [eax]
9.
10.      mov byte ptr [eax], 0
11.      ret
12.
13.  BuggyWriter endp
14.
15.

64Кб памяти в диапазоне 7FFF0000h – 7FFFFFFFh являются недоступным регионом, зарезервированным для предотвращения передачи буферов через границу пользовательского и системного пространства. Стартовый адрес этого региона содержится в экспортируемой ядром переменной MmUserProbeAddress.

Вооружившись знаниями о структурной обработке исключений, переходим к следующему примеру, где нам потребуется из драйвера обратиться к памяти режима пользователя. Подобные обращения крайне желательно заключать в SEH-фрейм.

8.2 Разделяемый объект “раздел”

Windows предоставляет богатейший набор механизмов для обмена данными между двумя и более процессами (Interprocess Communications, IPC): буфер обмена, DDE, оконные сообщения (в частности WM_COPYDATA), почтовые ящики (mailslot), сокеты (sockets) и др. Все эти механизмы, так или иначе, базируются на объекте “проекция файла” (file-mapping object), представляющем собой блок памяти доступный двум и более процессам для совместного использования. В терминологии DDK проецируемые файлы являются объектами “раздел” (section object), в просторечии называемыми секциями (не путать с секциями PE-файла).

Объект “раздел” является самым низкоуровневым механизмом совместного использования данных. Этот же самый объект используется системой для загрузки исполняемых образов в память, а диспетчер кэша использует его для доступа к данным в кэшированных файлах. Объект “раздел” также позволяет проецировать файлы на диске в адресные пространства процессов и работать с ними не как с файлами, а как с блоками памяти.

Совместное использование данных с помощью объекта “раздел” происходит следующим образом: один процесс создает отображаемый в память файл, вызывая функцию CreateFileMapping. Затем, вызовом функции MapViewOfFile (если спуститься на один уровень глубже, то вызывается NtMapViewOfSection), отображает его представление (view) на свое адресное пространство, а другой процесс через OpenFileMapping открывает тот же самый отображаемый файл и так же отображает его, но уже в свое адресное пространство. В результате одни и те же физические страницы памяти становятся доступными в обоих процессах, что позволяет им легко передавать через эту область большие порции данных, т.к. любые изменения на этих страницах в одном процессе отражаются на представление в другом процессе.

Совместно используемый объект “раздел” может служить средством обмена данными не только для пользовательских процессов, но и для драйверов. Или, как в следующем примере, именованный объект “раздел” будет использован для обмена данными между пользовательским процессом и драйвером.

8.2.1 Исходный текст программы управления драйвером SharedSection

Код (Text):

1.
2.
3.  ;@echo off
4.  ;goto make
5.
6.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
7.  ;
8.  ;  SharedSection – Клиент драйвера SharedSection.sys
9.  ;
10.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
11.
12.  .386
13.  .model flat, stdcall
14.  option casemap:none
15.
16.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
17.  ;                              В К Л Ю Ч А Е М Ы Е    Ф А Й Л Ы
18.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
19.
20.  include \masm32\include\windows.inc
21.
22.  include \masm32\include\w2k\native.inc
23.  include \masm32\include\w2k\ntstatus.inc
24.  include \masm32\include\winioctl.inc
25.
26.  include \masm32\include\kernel32.inc
27.  include \masm32\include\user32.inc
28.  include \masm32\include\advapi32.inc
29.  include \masm32\include\w2k\ntdll.inc
30.
31.  includelib \masm32\lib\kernel32.lib
32.  includelib \masm32\lib\user32.lib
33.  includelib \masm32\lib\advapi32.lib
34.  includelib \masm32\lib\w2k\ntdll.lib
35.
36.  include \masm32\Macros\Strings.mac
37.
38.  include ..\common.inc
39.
40.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
41.  ;                                           К О Д
42.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
43.
44.  .code
45.
46.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
47.  ;                                    CallDriver
48.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
49.
50.  CallDriver proc
51.
52.  local fOk:BOOL
53.
54.  local hSCManager:HANDLE
55.  local hService:HANDLE
56.  local acModulePath[MAX_PATH]:CHAR
57.  local _ss:SERVICE_STATUS
58.  local hDevice:HANDLE
59.
60.  local abyOutBuffer[4]:BYTE
61.  local dwBytesReturned:DWORD
62.
63.      and fOk, FALSE
64.
65.      invoke OpenSCManager, NULL, NULL, SC_MANAGER_ALL_ACCESS
66.      .if eax != NULL
67.          mov hSCManager, eax
68.
69.          push eax
70.          invoke GetFullPathName, $CTA0("SharedSection.sys"), sizeof acModulePath, addr acModulePath, esp
71.          pop eax
72.
73.          invoke CreateService, hSCManager, $CTA0("SharedSection"), $CTA0("One way to share section"), \
74.              SERVICE_START + SERVICE_STOP + DELETE, SERVICE_KERNEL_DRIVER, SERVICE_DEMAND_START, \
75.              SERVICE_ERROR_IGNORE, addr acModulePath, NULL, NULL, NULL, NULL, NULL
76.
77.          .if eax != NULL
78.              mov hService, eax
79.
80.              invoke StartService, hService, 0, NULL
81.              .if eax != 0
82.
83.                  invoke CreateFile, $CTA0("\\\\.\\SharedSection"), 0, \
84.                                          0, NULL, OPEN_EXISTING, 0, NULL
85.
86.                  .if eax != INVALID_HANDLE_VALUE
87.                      mov hDevice, eax
88.
89.                      ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
90.
91.                      invoke DeviceIoControl, hDevice, IOCTL_SHARE_MY_SECTION, NULL, 0, NULL, 0, \
92.                                                  addr dwBytesReturned, NULL
93.                      .if eax != 0
94.                          inc fOk
95.                      .else
96.                          invoke MessageBox, NULL, $CTA0("Can't send control code to device."), NULL, \
97.                                                      MB_OK + MB_ICONSTOP
98.                      .endif
99.
100.                      ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
101.
102.                      invoke CloseHandle, hDevice
103.                  .else
104.                      invoke MessageBox, NULL, $CTA0("Device is not present."), NULL, MB_ICONSTOP
105.                  .endif
106.                  invoke ControlService, hService, SERVICE_CONTROL_STOP, addr _ss
107.              .else
108.                  invoke MessageBox, NULL, $CTA0("Can't start driver."), NULL, MB_OK + MB_ICONSTOP
109.              .endif
110.              invoke DeleteService, hService
111.              invoke CloseServiceHandle, hService
112.          .else
113.              invoke MessageBox, NULL, $CTA0("Can't register driver."), NULL, MB_OK + MB_ICONSTOP
114.          .endif
115.          invoke CloseServiceHandle, hSCManager
116.      .else
117.          invoke MessageBox, NULL, $CTA0("Can't connect to Service Control Manager."), \
118.                                  NULL, MB_OK + MB_ICONSTOP
119.      .endif
120.
121.      mov eax, fOk
122.      ret
123.
124.  CallDriver endp
125.
126.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
127.  ;                                         start
128.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
129.
130.  start proc
131.
132.  local hSection:HANDLE
133.  local liSectionSize:_LARGE_INTEGER
134.  local oa:OBJECT_ATTRIBUTES
135.  local pSectionBaseAddress:PVOID
136.  local liViewSize:_LARGE_INTEGER
137.
138.      and liSectionSize.HighPart, 0
139.      mov liSectionSize.LowPart, SECTION_SIZE
140.
141.      lea ecx, oa
142.      InitializeObjectAttributes ecx, offset g_usSectionName, OBJ_CASE_INSENSITIVE, NULL, NULL
143.
144.      invoke ZwCreateSection, addr hSection, SECTION_MAP_WRITE + SECTION_MAP_READ, addr oa, \
145.                              addr liSectionSize, PAGE_READWRITE, SEC_COMMIT, NULL
146.      .if eax == STATUS_SUCCESS
147.
148.          and pSectionBaseAddress, NULL
149.          and liViewSize.HighPart, 0
150.          and liViewSize.LowPart, 0
151.          invoke ZwMapViewOfSection, hSection, NtCurrentProcess, addr pSectionBaseAddress, 0, \
152.                            SECTION_SIZE, NULL, addr liViewSize, ViewShare, 0, PAGE_READWRITE
153.          .if eax == STATUS_SUCCESS
154.
155.              CTA ".revird ecived a dna sessecorp resu neewteb yromem ", g_szStrToReverse
156.              CTA "erahs ot euqinhcet emas eht esu nac uoy ,revewoH "
157.              CTA ".sessecorp resu gnoma yromem gnirahs rof desu euqinhcet "
158.              CTA0 "nommoc a si elif gnigap eht yb dekcab elif deppam-yromem A"
159.
160.              invoke strcpy, pSectionBaseAddress, addr g_szStrToReverse
161.
162.              invoke CallDriver
163.              .if eax == TRUE
164.                  invoke MessageBox, NULL, pSectionBaseAddress, \
165.                                  $CTA0("HOWTO: Share Memory Between User Mode and Kernel Mode"), \
166.                                  MB_OK + MB_ICONINFORMATION
167.              .endif
168.
169.              invoke ZwUnmapViewOfSection, NtCurrentProcess, pSectionBaseAddress
170.          .else
171.              invoke MessageBox, NULL, $CTA0("Can't map section."), NULL, MB_OK + MB_ICONSTOP
172.          .endif
173.
174.          invoke ZwClose, hSection
175.      .else
176.          invoke MessageBox, NULL, $CTA0("Can't create section."), NULL, MB_OK + MB_ICONSTOP
177.      .endif
178.
179.      invoke ExitProcess, 0
180.      ret
181.
182.  start endp
183.
184.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
185.  ;
186.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
187.
188.  end start
189.
190.  :make
191.
192.  set exe=SharedSection
193.
194.  if exist ..\%exe%.exe del ..\%exe%.exe
195.
196.  \masm32\bin\ml /nologo /c /coff %exe%.bat
197.  \masm32\bin\link /nologo /subsystem:windows %exe%.obj
198.
199.  del %exe%.obj
200.  move %exe%.exe ..
201.  if exist %exe%.exe del %exe%.exe
202.
203.  echo.
204.  pause
205.
206.

Разберем только ключевые моменты, все остальное должно быть понятно без комментариев.

Код (Text):

1.
2.
3.      and liSectionSize.HighPart, 0
4.      mov liSectionSize.LowPart, SECTION_SIZE
5.
6.

При создании раздела придется указать его размер. Т.к. этот размер может превышать 4Гб, то для задания размера используется переменная типа LARGE_INTEGER, которую мы инициализируем значением SECTION_SIZE равным размеру одной страницы (4Кб). Константа SECTION_SIZE определена в файле common.inc.

Код (Text):

1.
2.
3.      lea ecx, oa
4.      InitializeObjectAttributes ecx, offset g_usSectionName, OBJ_CASE_INSENSITIVE, NULL, NULL
5.
6.

С макросом InitializeObjectAttributes мы уже знакомы – как-то раз мы его уже использовали. Поскольку для последующего вызова ZwCreateSection требуется заполненная соответствующим образом структура OBJECT_ATTRIBUTES, то мы это и делаем, пользуясь этим макросом.

Раздел, который мы собираемся совместно использовать должен быть именованным, для того чтобы его можно было открыть по имени. Имя раздела определено в файле common.inc таким образом:

Код (Text):

1.
2.
3.  .const
4.  CCOUNTED_UNICODE_STRING    "\\BaseNamedObjects\\UserKernelSharedSection", g_usSectionName, 4
5.
6.

Объект ”раздел” попадет в каталог BaseNamedObjects пространства имен диспетчера объектов, в который обычно помещаются именованные объекты создаваемые пользовательскими процессами.

Код (Text):

1.
2.
3.      invoke ZwCreateSection, addr hSection, SECTION_MAP_WRITE + SECTION_MAP_READ, addr oa, \
4.                              addr liSectionSize, PAGE_READWRITE, SEC_COMMIT, NULL
5.
6.

Вызовом функции ZwCreateSection, создаем именованный объект “раздел” размером SECTION_SIZE доступный для чтения и записи. Если раздел будет создан, то в переменной hSection получим его описатель.

Код (Text):

1.
2.
3.          and pSectionBaseAddress, NULL
4.          and liViewSize.HighPart, 0
5.          and liViewSize.LowPart, 0
6.          invoke ZwMapViewOfSection, hSection, NtCurrentProcess, addr pSectionBaseAddress, 0, SECTION_SIZE, \
7.                                      NULL, addr liViewSize, ViewShare, 0, PAGE_READWRITE
8.
9.

Отображаем представление всего раздела в память. Здесь довольно много параметров – все они подробно описаны в DDK. Т.к. переменная pSectionBaseAddress инициализирована нулевым значением, система сама определит по какому виртуальному адресу ей удобнее отобразить раздел и вернет этот адрес в этой же переменной. Инициализированная нулем переменная liViewSize определяет, что раздел будет отображен полностью.

Код (Text):

1.
2.
3.              CTA ".revird ecived a dna sessecorp resu neewteb yromem ", g_szStrToReverse
4.              CTA "erahs ot euqinhcet emas eht esu nac uoy ,revewoH "
5.              CTA ".sessecorp resu gnoma yromem gnirahs rof desu euqinhcet "
6.              CTA0 "nommoc a si elif gnigap eht yb dekcab elif deppam-yromem A"
7.
8.              invoke strcpy, pSectionBaseAddress, addr g_szStrToReverse
9.
10.

Копируем в полученное представление перевернутую строку. Задачей драйвера будет привести эту строку к читабельному виду.

Код (Text):

1.
2.
3.              invoke CallDriver
4.              .if eax == TRUE
5.                  invoke MessageBox, NULL, pSectionBaseAddress, \
6.                                  $CTA0("HOWTO: Share Memory Between User Mode and Kernel Mode"), \
7.                                  MB_OK + MB_ICONINFORMATION
8.              .endif
9.
10.

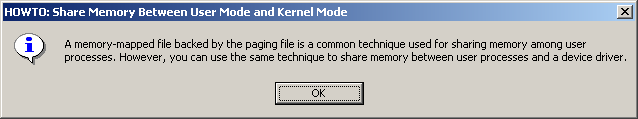

Значение TRUE возвращенное процедурой CallDriver означает, что драйвер справился со своей задачей. Показываем результаты его работы. В процедуре CallDriver мы проводим обычные операции регистрации и запуска драйвера и посылаем ему управляющий код IOCTL_SHARE_MY_SECTION.

Код (Text):

1.
2.
3.              invoke ZwUnmapViewOfSection, NtCurrentProcess, pSectionBaseAddress
4.          .endif
5.          invoke ZwClose, hSection
6.
7.

Приводим систему в исходное состояние.

8.2.2 Исходный текст драйвера SharedSection

Код (Text):

1.
2.
3.  ;@echo off
4.  ;goto make
5.
6.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
7.  ;
8.  ;  SharedSection – использует объект “раздел”, созданный программой управления.
9.  ;
10.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
11.
12.  .386
13.  .model flat, stdcall
14.  option casemap:none
15.
16.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
17.  ;                              В К Л Ю Ч А Е М Ы Е    Ф А Й Л Ы
18.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
19.
20.  include \masm32\include\w2k\ntstatus.inc
21.  include \masm32\include\w2k\ntddk.inc
22.  include \masm32\include\w2k\ntoskrnl.inc
23.  include \masm32\include\w2k\native.inc
24.
25.  includelib \masm32\lib\w2k\ntoskrnl.lib
26.
27.  include \masm32\Macros\Strings.mac
28.
29.  include ..\common.inc
30.  include seh0.inc
31.
32.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
33.  ;                             Н Е И З М Е Н Я Е М Ы Е    Д А Н Н Ы Е
34.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
35.
36.  .const
37.
38.  CCOUNTED_UNICODE_STRING "\\Device\\SharedSection", g_usDeviceName, 4
39.  CCOUNTED_UNICODE_STRING "\\DosDevices\\SharedSection", g_usSymbolicLinkName, 4
40.
41.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
42.  ;                                              К О Д
43.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
44.
45.  .code
46.
47.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
48.  ;                                   DispatchCreateClose
49.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
50.
51.  DispatchCreateClose proc pDeviceObject:PDEVICE_OBJECT, pIrp:PIRP
52.
53.      mov eax, pIrp
54.      mov (_IRP PTR [eax]).IoStatus.Status, STATUS_SUCCESS
55.      and (_IRP PTR [eax]).IoStatus.Information, 0
56.
57.      fastcall IofCompleteRequest, pIrp, IO_NO_INCREMENT
58.
59.      mov eax, STATUS_SUCCESS
60.      ret
61.
62.  DispatchCreateClose endp
63.
64.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
65.  ;                                     DispatchControl
66.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
67.
68.  DispatchControl proc uses esi edi pDeviceObject:PDEVICE_OBJECT, pIrp:PIRP
69.
70.  local hSection:HANDLE
71.  local oa:OBJECT_ATTRIBUTES
72.  local pSectionBaseAddress:PVOID
73.  local liViewSize:LARGE_INTEGER
74.
75.      invoke DbgPrint, $CTA0("\nSharedSection: Entering DispatchControl\n")
76.
77.      mov esi, pIrp
78.      assume esi:ptr _IRP
79.
80.      mov [esi].IoStatus.Status, STATUS_UNSUCCESSFUL
81.      and [esi].IoStatus.Information, 0
82.
83.      IoGetCurrentIrpStackLocation esi
84.      mov edi, eax
85.      assume edi:ptr IO_STACK_LOCATION
86.
87.      .if [edi].Parameters.DeviceIoControl.IoControlCode == IOCTL_SHARE_MY_SECTION
88.
89.          invoke DbgPrint, $CTA0("SharedSection: Opening section object\n")
90.
91.          lea ecx, oa
92.          InitializeObjectAttributes ecx, offset g_usSectionName, OBJ_CASE_INSENSITIVE, NULL, NULL
93.          invoke ZwOpenSection, addr hSection, SECTION_MAP_WRITE + SECTION_MAP_READ, addr oa
94.          .if eax == STATUS_SUCCESS
95.
96.              invoke DbgPrint, $CTA0("SharedSection: Section object opened\n")
97.
98.              and pSectionBaseAddress, NULL
99.              and liViewSize.HighPart, 0
100.              and liViewSize.LowPart, 0
101.              invoke ZwMapViewOfSection, hSection, NtCurrentProcess, addr pSectionBaseAddress, 0, \
102.                           SECTION_SIZE, NULL, addr liViewSize, ViewShare, 0, PAGE_READWRITE
103.              .if eax == STATUS_SUCCESS
104.
105.                  invoke DbgPrint, \
106.                     $CTA0("SharedSection: Section mapped at address %08X\n"), pSectionBaseAddress
107.
108.                  _try
109.
110.                  invoke _strrev, pSectionBaseAddress
111.                  mov [esi].IoStatus.Status, STATUS_SUCCESS
112.
113.                  invoke DbgPrint, $CTA0("SharedSection: String reversed\n")
114.
115.                  _finally
116.
117.                  invoke ZwUnmapViewOfSection, NtCurrentProcess, pSectionBaseAddress
118.
119.                  invoke DbgPrint, $CTA0("SharedSection: Section at address %08X unmapped \n"), \
120.                                             pSectionBaseAddress
121.
122.              .else
123.                  invoke DbgPrint, \
124.                         $CTA0("SharedSection: Couldn't map view of section. Status: %08X\n"), eax
125.              .endif
126.              invoke ZwClose, hSection
127.              invoke DbgPrint, $CTA0("SharedSection: Section object handle closed\n")
128.          .else
129.              invoke DbgPrint, $CTA0("SharedSection: Couldn't open section. Status: %08X\n"), eax
130.          .endif
131.
132.      .else
133.          mov [esi].IoStatus.Status, STATUS_INVALID_DEVICE_REQUEST
134.      .endif
135.
136.      push [esi].IoStatus.Status
137.
138.      assume edi:nothing
139.      assume esi:nothing
140.
141.      fastcall IofCompleteRequest, esi, IO_NO_INCREMENT
142.
143.      invoke DbgPrint, $CTA0("SharedSection: Leaving DispatchControl\n")
144.
145.      pop eax
146.      ret
147.
148.  DispatchControl endp
149.
150.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
151.  ;                                       DriverUnload
152.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
153.
154.  DriverUnload proc pDriverObject:PDRIVER_OBJECT
155.
156.      invoke IoDeleteSymbolicLink, addr g_usSymbolicLinkName
157.
158.      mov eax, pDriverObject
159.      invoke IoDeleteDevice, (DRIVER_OBJECT PTR [eax]).DeviceObject
160.
161.      ret
162.
163.  DriverUnload endp
164.
165.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
166.  ;               В Ы Г Р У Ж А Е М Ы Й   П Р И   Н Е О Б Х О Д И М О С Т И   К О Д
167.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
168.
169.  .code INIT
170.
171.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
172.  ;                                       DriverEntry
173.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
174.
175.  DriverEntry proc pDriverObject:PDRIVER_OBJECT, pusRegistryPath:PUNICODE_STRING
176.
177.  local status:NTSTATUS
178.  local pDeviceObject:PDEVICE_OBJECT
179.
180.      mov status, STATUS_DEVICE_CONFIGURATION_ERROR
181.
182.      invoke IoCreateDevice, pDriverObject, 0, addr g_usDeviceName, FILE_DEVICE_UNKNOWN, \
183.                                       0, TRUE, addr pDeviceObject
184.      .if eax == STATUS_SUCCESS
185.          invoke IoCreateSymbolicLink, addr g_usSymbolicLinkName, addr g_usDeviceName
186.          .if eax == STATUS_SUCCESS
187.              mov eax, pDriverObject
188.              assume eax:ptr DRIVER_OBJECT
189.              mov [eax].MajorFunction[IRP_MJ_CREATE*(sizeof PVOID)],          offset DispatchCreateClose
190.              mov [eax].MajorFunction[IRP_MJ_CLOSE*(sizeof PVOID)],           offset DispatchCreateClose
191.              mov [eax].MajorFunction[IRP_MJ_DEVICE_CONTROL*(sizeof PVOID)],  offset DispatchControl
192.              mov [eax].DriverUnload,                                         offset DriverUnload
193.              assume eax:nothing
194.              mov status, STATUS_SUCCESS
195.          .else
196.              invoke IoDeleteDevice, pDeviceObject
197.          .endif
198.      .endif
199.
200.      mov eax, status
201.      ret
202.
203.  DriverEntry endp
204.
205.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
206.  ;
207.  ;:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
208.
209.  end DriverEntry
210.
211.  :make
212.
213.  set drv=SharedSection
214.
215.  \masm32\bin\ml /nologo /c /coff %drv%.bat
216.  \masm32\bin\link /nologo /driver /base:0x10000 /align:32 /out:%drv%.sys /subsystem:native /ignore:4078 %drv%.obj
217.
218.  del %drv%.obj
219.  move %drv%.sys ..
220.
221.  echo.
222.  pause
223.
224.

При работе с разделяемыми ресурсами, в общем случае, требуется позаботиться о синхронизации, чтобы пишущий и читающий потоки не могли иметь одновременного доступа к разделяемому ресурсу. В данном же случае поток всего один и синхронизации не требуется.

Код (Text):

1.
2.
3.          lea ecx, oa
4.          InitializeObjectAttributes ecx, offset g_usSectionName, OBJ_CASE_INSENSITIVE, NULL, NULL
5.          invoke ZwOpenSection, addr hSection, SECTION_MAP_WRITE + SECTION_MAP_READ, addr oa
6.
7.

Получив управляющий код IOCTL_SHARE_MY_SECTION, драйвер пытается открыть объект раздел с именем определенным в переменной g_usSectionName (см. common.inc).

Код (Text):

1.
2.
3.          .if eax == STATUS_SUCCESS
4.              and pSectionBaseAddress, NULL
5.              and liViewSize.HighPart, 0
6.              and liViewSize.LowPart, 0
7.              invoke ZwMapViewOfSection, hSection, NtCurrentProcess, addr pSectionBaseAddress, 0, SECTION_SIZE, \
8.                                     NULL, addr liViewSize, ViewShare, 0, PAGE_READWRITE
9.              .if eax == STATUS_SUCCESS
10.
11.

Если описатель раздела получен, проецируем его представление. Вряд ли Вы найдете здесь какие-либо отличия от аналогичной части в программе управления. Но…

После вызова ZwMapViewOfSection переменная pSectionBaseAddress будет содержать значение из диапазона пользовательских адресов, а не адрес в области ядра, как Вы, возможно, ожидали. Это принципиальный момент, т.к. обращаться по этому адресу можно будет только в контексте того процесса, в адресное пространство которого отображен раздел. Поскольку драйвер SharedSection одноуровневый (а Вы помните, что обработка IRP типа IRP_MJ_DEVICE_CONTROL проходит в таком драйвере в контексте потока инициировавшего эту операцию), то мы находимся в контексте нашей программы управления.

Виртуальный адрес представления также будет отличаться от адреса представления сделанного в программе управления, но физические страницы, на которые отображён раздел будут совпадать. В нашем случае страница одна и на ней "лежит" перевернутая строка.

Код (Text):

1.
2.
3.                  _try
4.
5.                  invoke _strrev, pSectionBaseAddress
6.                  mov [esi].IoStatus.Status, STATUS_SUCCESS
7.
8.                  _finally
9.
10.

Установив SEH-фрейм, вызываем функцию _strrev, которая переворачивает строку. Теперь её можно будет легко прочитать.

Код (Text):

1.
2.
3.                  invoke ZwUnmapViewOfSection, NtCurrentProcess, pSectionBaseAddress
4.              .endif
5.              invoke ZwClose, hSection
6.          .endif
7.
8.

Освобождаем занятые ресурсы. В программе управления функция DeviceIoControl вернет код успеха и на экране отобразится восстановленная строка.

Рис. 8-1. Результат работы программы SharedSection.exe

Исходный код драйверов в архиве.

© Four-F
