Самоизоляция и OpenGL

Пока сижу дома решил переложить OpenGL-примеры, на masm64
Пример из стандартной поставки FASM, в аттаче Opengl32.inc, Glu32.inc, Glut32.inc, исходный файл и ехе

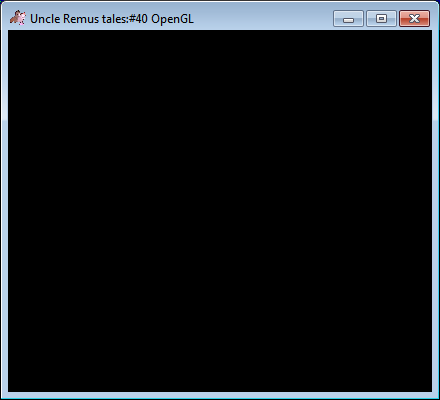

Текст asm-заготовки для работы с OpenGl

Код (ASM):

1. ; GUI #
2. include win64a.inc
3. ; ---------------
4. WINDOWWIDTH  = 440
5. WINDOWHEIGHT = 400
6. .code
7. WinMain proc
8. local msg:MSG
9. xor ebx,ebx
10.         mov edi,offset szClassName
11.         mov esi,IMAGE_BASE
12.         mov ecx,offset FileName
13. invoke LoadCursorFromFile
14.         push rax ;hIconSm
15. push rdi ;lpszClassName
16. push rbx ;lpszMenuName
17. push COLOR_WINDOWTEXT+1;hbrBackground
18. push rax ;hCursor
19. push rax        ;hIcon
20. push rsi ;hInstance
21. push rbx        ;cbClsExtra & cbWndExtra
22. pushaddr WndProc;lpfnWndProc
23. push sizeof WNDCLASSEX       ;cbSize & style
24.     invoke RegisterClassEx,esp ;addr WNDCLASSEX
25. push rbx
26. push rsi ;rsi = 400000h
27. shl esi,9 ;rsi = CW_USEDEFAULT
28. push rbx
29. push rbx
30. push WINDOWHEIGHT
31. push WINDOWWIDTH
32. push rsi
33. push rsi
34. sub esp,20h
35.     invoke CreateWindowEx,0,edi,edi,WS_OVERLAPPEDWINDOW or WS_CLIPCHILDREN or WS_CLIPSIBLINGS or WS_VISIBLE
36. ;цикл сообщений
37.     lea edi,msg
38. @@: invoke GetMessage,edi,0,0,0
39. cmp msg.wParam,VK_ESCAPE;user press 'Esc'?
40. je wmDESTROY
41. invoke DispatchMessage,edi
42. jmp @b
43. WinMain endp
44. WndProc proc hWin:QWORD,uMsg:QWORD,wParam:QWORD,lParam:QWORD
45.         mov hWin,rcx
46.         cmp edx,WM_CREATE
47. je      wmCREATE
48.         cmp edx,WM_SIZE
49. je      wmSIZE
50.         cmp edx,WM_PAINT
51. je      wmPAINT
52.         cmp edx,WM_DESTROY
53. je      wmDESTROY
54. default:leave
55. jmp NtdllDefWindowProc_
56. wmDESTROY::invoke wglMakeCurrent,0,0
57. invoke wglDeleteContext,hrc
58. invoke ReleaseDC,hWin,hDC
59. invoke RtlExitUserProcess,NULL
60. wmCREATE:invoke GetDC ;получим контекст окна
61. mov hDC,rax
62. ;инициализируем дескриптор формата пикселей OpenGL (поддержку OpenGL и двойной
63. ;буферизации) выберем его
64.         mov edx,offset PixFrm
65. invoke ChoosePixelFormat,eax
66. ;и установим его
67. mov r8d,offset PixFrm
68. invoke SetPixelFormat,hDC,eax
69. ;преобразуем контекст окна в контекст OpenGL
70. invoke wglCreateContext,hDC
71. mov hrc,rax
72. ;и сделаем его текущим
73. invoke wglMakeCurrent,hDC,eax
74. ;выберем режим вычисления перспективных преобразований (наилучший)
75. invoke glHint,GL_PERSPECTIVE_CORRECTION_HINT,GL_NICEST;
76. ;выберем для преобразований матрицу перспективной проекции
77. invoke glMatrixMode,GL_PROJECTION;выбирает активную матрицу из списка (стека)
78. ;умножим ее на матрицу перспективы, т.е. попросту включим ее (используем макрос glcall т.к. параметры передаются в виде 8 байтов)
79. movq xmm0,constd90_0
80. movq xmm1,ratio
81. movq xmm2,constd0_1
82. movq xmm3,constd100_0
83. invoke gluPerspective
84. ;выберем для преобразований матрицу изображения
85. invoke glMatrixMode,GL_MODELVIEW;выбирает активную матрицу из списка (стека)
86.         jmp wmBYE
87. wmSIZE:; --------------- Resize the scene
88. movzx r8,r9w
89. shr r9,16
90. invoke glViewport,0,0;Изменение области вывода изображения в окно
91.         jmp wmBYE
92. wmPAINT:; No pending messages: draw the scene
93. ; --------------- Display the scene
94. ;очистим буфер экрана
95. invoke glClear,GL_COLOR_BUFFER_BIT or GL_DEPTH_BUFFER_BIT
96. ;обнулим текущую матрицу (матрицу изображения)
97. invoke glLoadIdentity
98. ;отодвинем объекты в глубь экрана (z=-5 и влево х=-1,5)
99. movd xmm0,const_1_5;ebx
100. movd xmm1,ebx
101. movd xmm2,const_5_0
102. invoke glTranslatef
103.         invoke  glFlush
104. ;отобразим буфер на экран
105.         invoke SwapBuffers,hDC
106. wmBYE: leave
107. retn
108. WndProc endp
109. hDC dq ?
110. hrc dq ?
111. PixFrm label PIXELFORMATDESCRIPTOR
112. PixFrm label PIXELFORMATDESCRIPTOR
113.   nSize             dw sizeof PIXELFORMATDESCRIPTOR;размер структуры данных
114.   nVersion          dw 1;версия структуры данных
115.   dwFlags           dd PFD_SUPPORT_OPENGL or PFD_DOUBLEBUFFER or \
116. PFD_DRAW_TO_WINDOW ;Набор битовых флагов, которые определяют свойства буфера точек
117.   iPixelType        db PFD_TYPE_RGBA;Требуется RGBA формат
118.   cColorBits        db 32;Выбирается бит глубины цвета
119.   cRedBits          db 0
120.   cRedShift         db 0
121.   cGreenBits        db 0
122.   cGreenShift       db 0
123.   cBlueBits         db 0
124.   cBlueShift        db 0;Игнорирование цветовых битов
125.   cAlphaBits        db 0;Нет буфера прозрачности
126.   cAlphaShift       db 0;Сдвиговый бит игнорируется
127.   cAccumBits        db 0;Нет буфера накопления
128.   cAccumRedBits     db 0
129.   cAccumGreenBits   db 0
130.   cAccumBlueBits    db 0
131.   cAccumAlphaBits   db 0;Биты накопления игнорируются
132.   cDepthBits        db 32;32 битный Z-буфер (буфер глубины)
133.   cStencilBits      db 0;Нет буфера трафарета
134.   cAuxBuffers       db 0;Нет вспомогательных буферов
135.   iLayerType        db PFD_MAIN_PLANE;Главный слой рисования
136.   bReserved         db 0;Зарезервировано
137.   dwLayerMask       dd 0
138.   dwVisibleMask     dd 0
139.   dwDamageMask      dd 0;Маски слоя игнорируются
140. szClassName db "Uncle Remus tales:#40 OpenGL",0
141. FileName db "Images\br_Rabbit3.cur",0
142. ratio dq 1.1;440/400
143. const_1_5 dd -1.5
144. const_5_0 dd -5.0
145. constd90_0 dq 90.0
146. constd0_1 dq 0.1
147. constd100_0 dq 100.0
148. end

собирается bat-файлом

Код (Text):

1. cls
2. set masm64_path=\masm43\
3. set filename=%~n1
4. if exist errors.txt del errors.txt
5. call :read_settings %filename%
6. @echo %kind_of_file%
7. goto %kind_of_file%
8. :CONSOLE
9. if exist %filename%.exe del %filename%.exe
10. if exist %filename%.obj del %filename%.obj
11. if exist errors.txt del errors.txt
12. %masm64_path%bin\ml64 /Cp /c /I"%masm64_path%Include" %filename%.asm >> errors.txt
13. if errorlevel 1 exit
14. if exist %1.rc (
15. %masm64_path%bin\RC /r /i"%masm64_path%\Include" %filename%.rc >> errors.txt
16. %masm64_path%bin\link /LIBPATH:"%masm64_path%Lib" ^
17. /LARGEADDRESSAWARE:NO /BASE:0x400000 /STUB:%masm64_path%bin\stubby.exe ^
18. /SECTION:.text,W /ALIGN:16 /entry:WinMain /MERGE:.rdata=.text ^
19. /fixed /nocoffgrpinfo %filename%.obj %filename%.res >> errors.txt
20. if exist %1.res del %1.res
21. ) else (
22. %masm64_path%bin\link /SUBSYSTEM:CONSOLE /LIBPATH:"%masm64_path%Lib" ^
23. /entry:WinMain %filename%.obj /LARGEADDRESSAWARE:NO ^
24. /ALIGN:16 /SECTION:.text,W /BASE:0x400000 /STUB:%masm64_path%\bin\stubby.exe >> errors.txt
25. )
26. if errorlevel 1 exit
27. del %filename%.obj
28. goto exit1
29. :GUI
30. if exist %filename%.exe del %filename%.exe
31. if exist %filename%.obj del %filename%.obj
32. if exist errors.txt del errors.txt
33. %masm64_path%bin\ml64 /Cp /c /I"%masm64_path%Include" %filename%.asm >> errors.txt
34. if errorlevel 1 exit
35. if exist %1.rc (
36. %masm64_path%bin\RC /r /i"%masm64_path%\Include" %filename%.rc >> errors.txt
37. %masm64_path%bin\link /LIBPATH:"%masm64_path%Lib" ^
38. /LARGEADDRESSAWARE:NO /BASE:0x400000 /STUB:%masm64_path%bin\stubby.exe ^
39. /SECTION:.text,W /ALIGN:16 /entry:WinMain ^
40. /fixed /nocoffgrpinfo %filename%.obj %filename%.res >> errors.txt
41. if exist %1.res del %1.res
42. ) else (
43. %masm64_path%bin\link /SUBSYSTEM:WINDOWS /LIBPATH:"%masm64_path%Lib" ^
44. /LARGEADDRESSAWARE:NO /BASE:0x400000 /STUB:%masm64_path%bin\stubby.exe ^
45. /SECTION:.text,W /ALIGN:16 /entry:WinMain /MERGE:.rdata=.text ^
46. /fixed /nocoffgrpinfo %filename%.obj >> errors.txt
47. )
48. if errorlevel 1 exit
49. goto exit1
50. :DLL
51. if exist %filename%.dll del %filename%.dll
52. %masm64_path%bin\ml64 /c /Cp /I %masm64_path%include %filename%.asm >> errors.txt
53. if errorlevel 1 exit
54. if exist %1.rc (
55. %masm64_path%bin\RC /r  %filename%.rc >> errors.txt
56. if errorlevel 1 exit
57. %masm64_path%bin\link /SUBSYSTEM:WINDOWS /LIBPATH:%masm64_path%lib ^
58. /ENTRY:DllMain /DLL /DLL /section:.bss,S /stub:%masm64_path%bin\stubby.exe  ^
59. %filename%.obj %filename%.res /DEF:%filename%.def >> errors.txt
60. if exist %1.res del %1.res
61. ) else (
62. %masm64_path%bin\link /SUBSYSTEM:WINDOWS /LIBPATH:%masm64_path%lib ^
63. /ENTRY:DllMain /DLL /DLL /section:.bss,S /stub:%masm64_path%bin\stubby.exe  ^
64. %filename%.obj /DEF:%filename%.def >> errors.txt
65. )
66. if errorlevel 1 exit
67. del %filename%.exp
68. :exit1
69. del %filename%.obj
70. del errors.txt
71. :: %filename%.exe
72. exit
73. :read_settings
74. for /f "eol=# tokens=2-3" %%A in (%filename%.asm) do (
75. set kind_of_file=%%A
76. if %%B == # exit /b )
77. exit /b

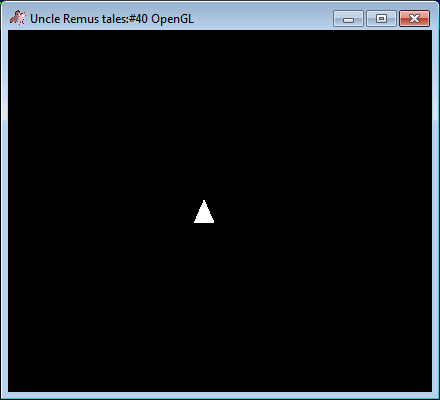

Выводим треугольник, в аттаче исходный файл, ехе и win64a.inc

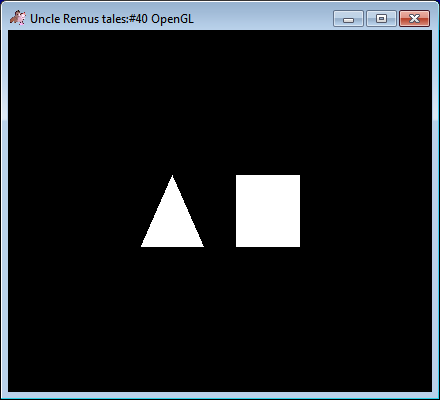

треугольник и прямоугольник, в аттаче исходный файл и ехе

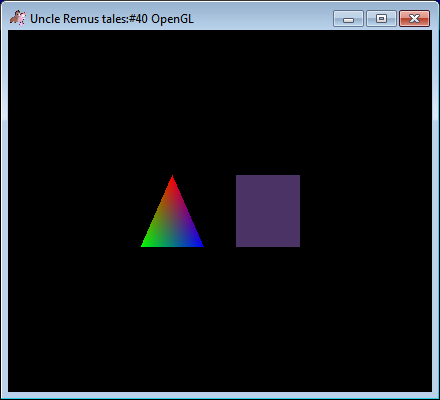

Закрашиваем треугольник и прямоугольник, в аттаче исходный файл и ехе

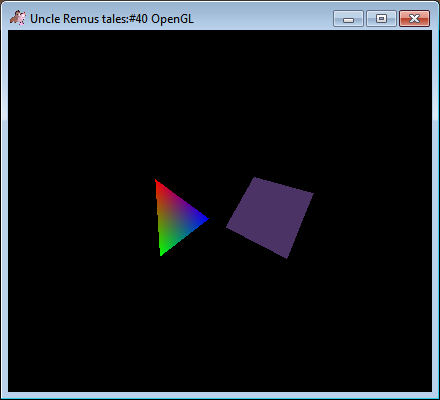

Вращаем треугольник и прямоугольник, в аттаче исходный файл и ехе

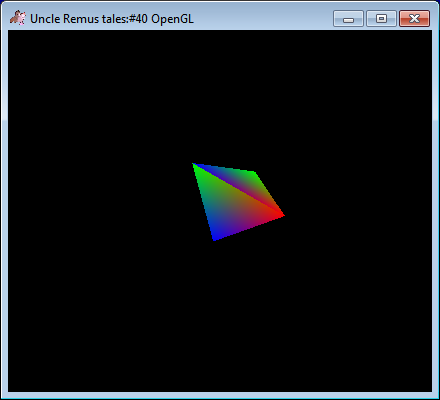

Делаем из четырех треугольников вращающейся тетраэдр (пирамида, у которой все грани — равносторонние треугольники), в аттаче исходный файл и ехе

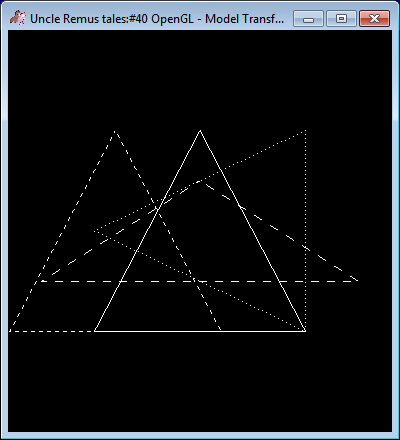

Рисуем треугольник разными типами линий, перемещение, масштабирование и повороты, в аттаче исходный файл и ехе

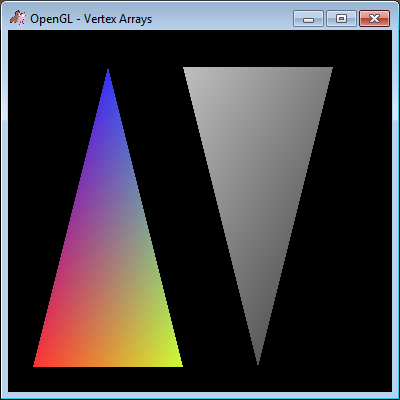

Два треугольника, в аттаче исходный файл и ехе



Плоский полосатый треугольник, в аттаче исходный файл и ехе

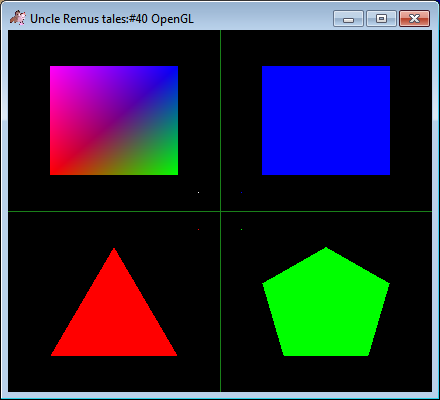

Точки, линии, треугольник, прямоугольники, пятиугольник, в аттаче исходный файл и ехе



Переделанный пример из "FASM OpenGL tutorial от Tyler Durden'а"

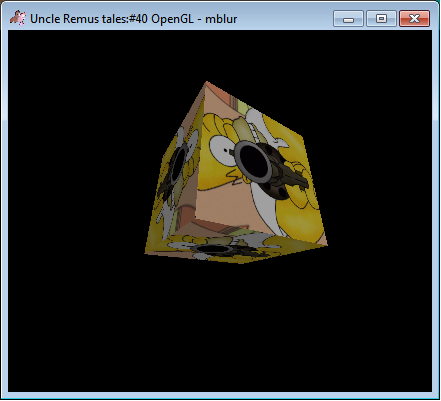

Motion blur — размытие изображения при повороте камеры, воспроизведении сцен движения или быстро движущихся объектов. Рендеринг — процесс получения изображения по модели с помощью компьютерной программы. В аттаче исходный файл, курсор, raw-файл и ехе



Переделанный пример из "FASM OpenGL tutorial от Tyler Durden'а"

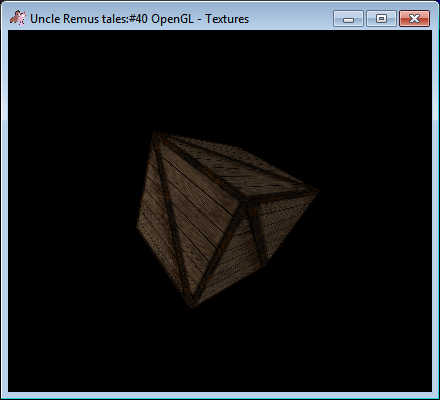

Текстурование — этап в процессе создания и визуализации 3D модели, позволяющий придать поверхности объекта определенных параметров и свойств, для получения максимальной реалистичности. В аттаче исходный файл, курсор, raw-файл и ехе



Переделанный пример из "FASM OpenGL tutorial от Tyler Durden'а"

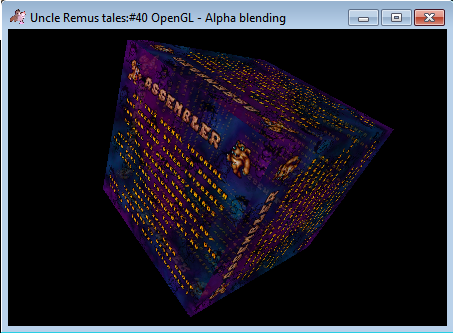

α-смешивание (blending) — эффект прозрачности. В аттаче исходный файл, курсор, raw-файл и ехе



SDK,

это демосцена. Оригинал под DOS вообще 256 байт, а SDK 2020.exe пожато чем-то

Цитирую Tyler Durden'а

---

Переделанный пример из "FASM OpenGL tutorial от Tyler Durden'а"

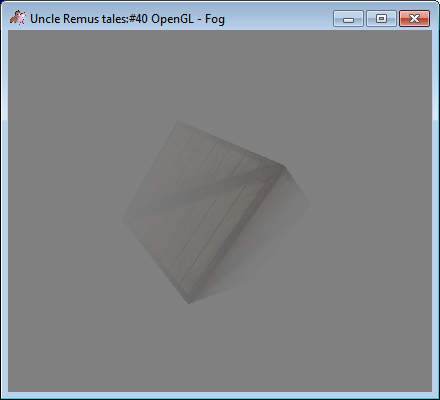

Ёжик в тумане . В аттаче исходный файл, курсор, raw-файл, opengl32.inc и ехе



Переделанный пример из самоучителя Игоря Тарасова "Основы OpenGL" lamps.c
В аттаче исходный файл, курсор и ехе

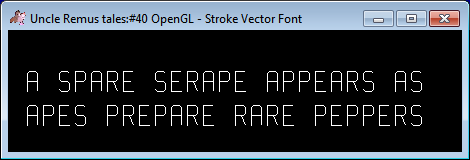

Переделанный пример из RedBook stroke.c
Вывод текста. В аттаче исходный файл, курсор и ехе

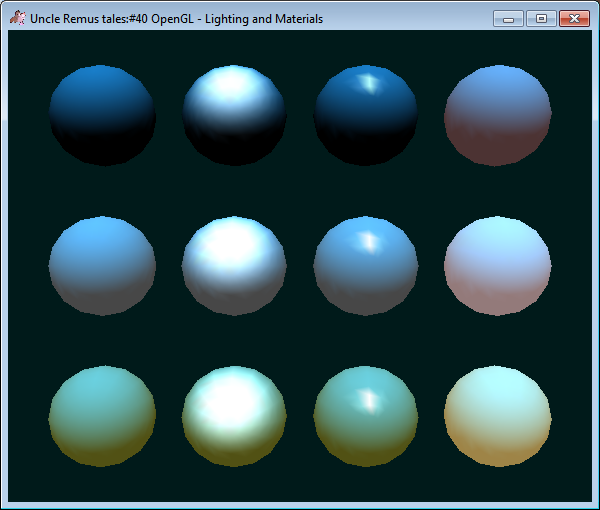

Программа демонстрирует использование модели освещения GL. Несколько объектов нарисованы с использованием разных характеристик материала. Объекты освещает единственный источник света. В аттаче исходный файл, курсор и ехе. Для расчета положения шариков использовалась таблица

		x
		-3,75	-1,25	1,25	3,75
y	3
	0
	-3
