Урок 6b. Светомузыка на клавиатуре

(глава из "Сам себе Iczelion")

Кролики ― это не только ценный мех,
но и три-четыре килограмма диетического мяса...​

Клавиатура это не только 102 клавиши, но и три волшебные лампочки:

• Num Lock
• Caps Lock
• Scroll Lock

Если назначение ассемблера ― прямое программирование аппаратуры компьютера, то как программно зажигать и гасить лампочки Caps Lock, Num Lock и Scroll Lock на клавиатуре?

1. Включаем лампочки функцией keybd_event с параметрами (VK_NUMLOCK (VK_CAPITAL, VK_SCROLL), 45h, KEYEVENTF_EXTENDEDKEY, 0) и гасим keybd_event с параметрами (VK_NUMLOCK (VK_CAPITAL, VK_SCROLL), 45h, (KEYEVENTF_EXTENDEDKEY or KEYEVENTF_KEYUP), 0)
   Функция keybd_event синтезирует нажатие клавиши. Система может использовать такое синтезируемое нажатие клавиши, чтобы создать сообщение WM_KEYUP или WM_KEYDOWN. Вызывает функцию keybd_event программа обработки прерываний драйвера клавиатуры.
   Синтаксис

   Код (C++):

   1. VOID keybd_event
   2. (
   3.     BYTE bVk,        // код виртуальной клавиши
   4.     BYTE bScan,        // аппаратный скэн-код
   5.     DWORD dwFlags,    // флажки, определяющие различные параметры функции
   6.     DWORD dwExtraInfo    // дополнительные данные, связанные с нажатием клавиши
   7. )

   Параметры


   bVk Определяет код виртуальной клавиши. Код должен быть значением в диапазоне от 1 до 254. В нашем случае это коды VK_NUMLOCK, VK_CAPITAL, VK_SCROLL
   bScan Определяет для клавиши аппаратный скэн-код.
   dwFlags Набор флаговых битов, которые определяют различные виды операций функции. Прикладная программа может использовать любую комбинацию следующих предопределенных постоянных значений, чтобы установить флажки:
   • KEYEVENTF_EXTENDEDKEY ― Если она установлена, скэн-коду предшествует префиксный байт, имеющий значение 0E0h.
   • KEYEVENTF_KEYUP ― Если установлена, клавиша была отпущена. Если не установлена, клавиша была нажата.
   dwExtraInfo Определяет дополнительное 32-разрядное значение, связанное с нажатием клавиши. В нашем случае ноль.

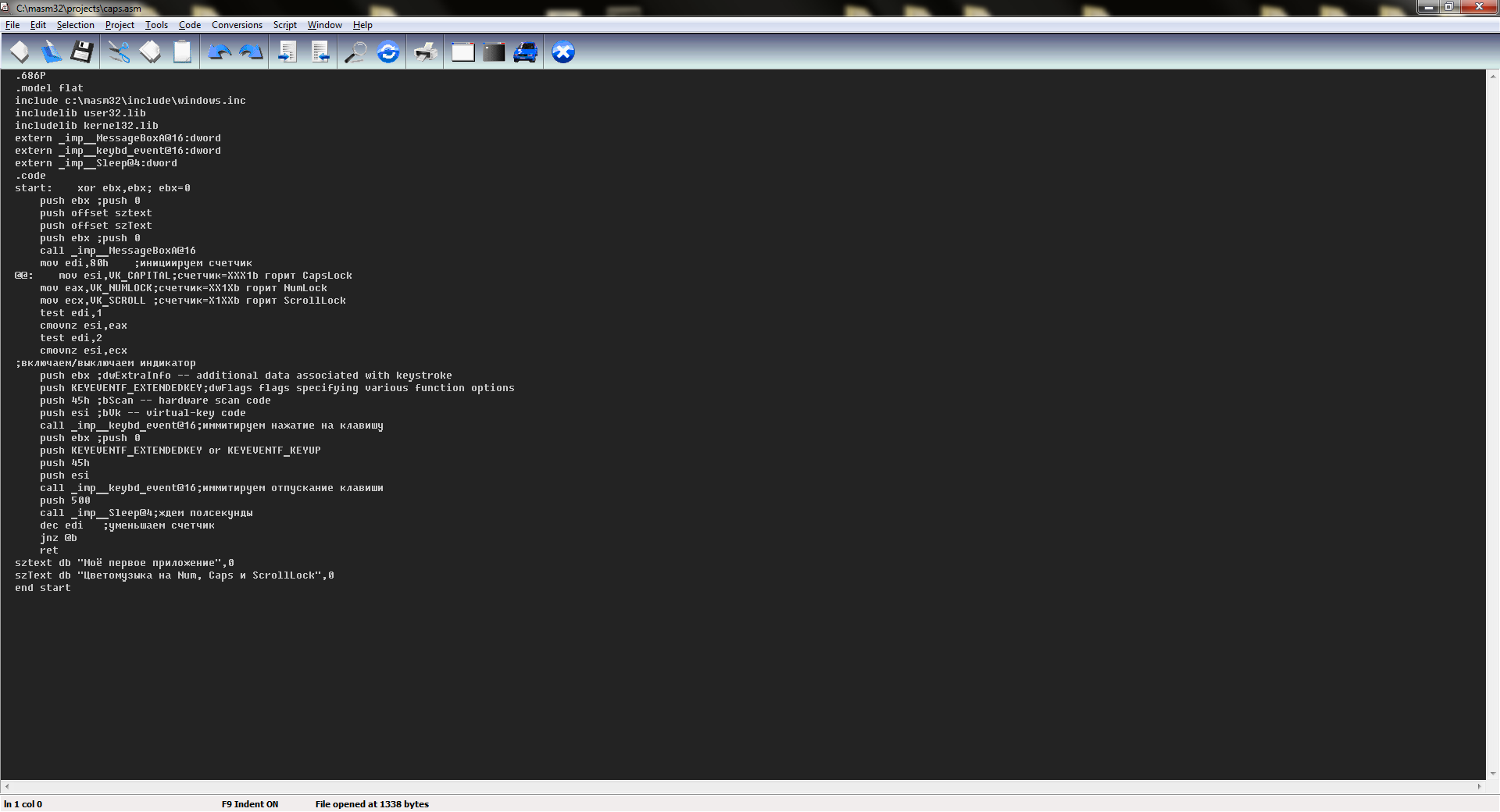

   Код (ASM):

   1. .686P
   2. .model flat
   3. include windows.inc
   4. includelib user32.lib
   5. includelib kernel32.lib
   6. extern _imp__MessageBoxA@16:dword
   7. extern _imp__keybd_event@16:dword
   8. extern _imp__Sleep@4:dword
   9. .code
   10. start:    xor ebx,ebx; ebx=0
   11.     push ebx ;push 0
   12.     push offset sztext
   13.     push offset szText
   14.     push ebx ;push 0
   15.     call _imp__MessageBoxA@16
   16.     mov edi,80h    ;инициируем счетчик
   17. @@:    mov esi,VK_CAPITAL;счетчик=XXX1b горит CapsLock
   18.     mov eax,VK_NUMLOCK;счетчик=XX1Xb горит NumLock
   19.     mov ecx,VK_SCROLL ;счетчик=X1XXb горит ScrollLock
   20.     test edi,1
   21.     cmovnz esi,eax
   22.     test edi,2
   23.     cmovnz esi,ecx
   24. ;включаем/выключаем индикатор
   25.     push ebx ;dwExtraInfo -- additional data associated with keystroke
   26.     push KEYEVENTF_EXTENDEDKEY;dwFlags flags specifying various function options
   27.     push 45h ;bScan -- hardware scan code
   28.     push esi ;bVk -- virtual-key code
   29.     call _imp__keybd_event@16;иммитируем нажатие на клавишу
   30.     push ebx ;push 0
   31.     push KEYEVENTF_EXTENDEDKEY or KEYEVENTF_KEYUP
   32.     push 45h
   33.     push esi
   34.     call _imp__keybd_event@16;иммитируем отпускание клавиши
   35.     push 500
   36.     call _imp__Sleep@4;ждем полсекунды
   37.     dec edi   ;уменьшаем счетчик
   38.     jnz @b
   39.     ret
   40. sztext db "Моё первое приложение",0
   41. szText db "Цветомузыка на Num, Caps и ScrollLock",0
   42. end start
2. Отладчиком заходим внутрь функции keybd_event и, спускаясь во внутрь вложенных в keybd_event функций, дойдем до int 2Eh или до команды sysenter. Внутри функции keybd_event вложена функция user32.SendInput, которая вызавает sysenter с eax=11F6h. Через int 2Eh программно зажигаем и гасим лампочки Caps Lock, Num Lock и Scroll Lock на клавиатуре.

   Код (ASM):

   1. .686P
   2. .model flat
   3. include windows.inc
   4. includelib user32.lib
   5. includelib kernel32.lib
   6. extern _imp__MessageBoxA@16:dword
   7. extern _imp__Sleep@4:dword
   8. .code
   9. start:    xor ebx,ebx        ;ebx=0
   10.     push ebx         ;push 0
   11.     push offset sztext
   12.     push offset szText
   13.     push ebx         ;push 0
   14.     call _imp__MessageBoxA@16
   15.     mov edi,80h        ;инициируем счетчик
   16. @@:    mov esi,VK_CAPITAL    ;счетчик=XXX1b горит CapsLock
   17.     mov eax,VK_NUMLOCK    ;счетчик=XX1Xb горит NumLock
   18.     mov ecx,VK_SCROLL     ;счетчик=X1XXb горит ScrollLock
   19.     test edi,1
   20.     cmovnz esi,eax
   21.     test edi,2
   22.     cmovnz esi,ecx
   23. ;включаем/выключаем индикатор
   24. ;иммитируем нажатие на клавишу
   25.     sub esp,1Ch
   26.     mov [esp+10h],ebx;dwExtraInfo -- additional data associated with keystroke
   27.     mov [esp+0Ch],ebx
   28.     mov dword ptr [esp+8],KEYEVENTF_EXTENDEDKEY;dwFlags flags specifying various function options
   29.     mov ecx,45FFFFh        ;bScan -- hardware scan code
   30.     mov cx,si        ;bVk -- virtual-key code
   31.     mov [esp+4],ecx
   32.     mov dword ptr [esp],1
   33.     mov ecx,esp
   34.     push 1Ch
   35.     push ecx
   36.     push 1
   37.     mov eax,11F6h        ;SendInput
   38.     mov edx,esp
   39.     int 2Eh
   40.     add esp,3Ch;выравниваю стек
   41. ;иммитируем отпускание клавиши
   42.     mov dword ptr [esp+8],KEYEVENTF_EXTENDEDKEY or KEYEVENTF_KEYUP;dwFlags flags specifying various function options
   43.     mov ecx,45FFFFh        ;bScan -- hardware scan code
   44.     mov cx,si        ;bVk -- virtual-key code
   45.     mov [esp+4],ecx
   46.     mov dword ptr [esp],1
   47.     mov ecx,esp
   48.     push 1Ch
   49.     push ecx
   50.     push 1
   51.     mov eax,11F6h        ;SendInput
   52.     mov edx,esp
   53.     int 2Eh
   54.     sub esp,8        ;выравниваю стек
   55.     push 500
   56.     call _imp__Sleep@4    ;ждем полсекунды
   57.     dec edi           ;уменьшаем счетчик
   58.     jnz @b
   59.     ret
   60. sztext db "Моё первое приложение",0
   61. szText db "Цветомузыка на Num, Caps и ScrollLock",0
   62. end start
3. Через драйвер ― в системе уже есть драйвер управления клавиатурой "\\.\KbdGarland". Поэтому сам драйвер писать не придется. В KmdKit от Four-F есть пример управления состоянием светодидами на клавиатуре. Это модификация этого примера.
   Код (ASM):

   1. .686P
   2. .model flat
   3. include windows.inc
   4. include w2k\ntddkbd.inc
   5. includelib user32.lib
   6. includelib kernel32.lib
   7. extern _imp__MessageBoxA@16:dword
   8. extern _imp__keybd_event@16:dword
   9. extern _imp__Sleep@4:dword
   10. extern _imp__CreateFileA@28:dword
   11. extern _imp__DefineDosDeviceA@12:dword
   12. extern _imp__DeviceIoControl@32:dword
   13. extern _imp__CloseHandle@4:dword
   14. FILE_DEVICE_KEYBOARD            equ 0000000Bh
   15. FILE_ANY_ACCESS            equ 0
   16. METHOD_BUFFERED                 equ 0
   17. .code
   18. start:    xor ebx,ebx    ; ebx=0
   19.     push ebx     ;push 0
   20.     push offset sztext
   21.     push offset szText
   22.     push ebx     ;push 0
   23.     call _imp__MessageBoxA@16
   24.     push offset szText3
   25.     push offset szText4+4
   26.     push DDD_RAW_TARGET_PATH
   27.     call _imp__DefineDosDeviceA@12
   28.     test eax,eax
   29.     jnz short @f
   30.     push MB_ICONEXCLAMATION
   31.     push ebx
   32.     push offset szText1
   33.     push ebx
   34.     call _imp__MessageBoxA@16
   35.     retn
   36. @@:     push ebx
   37.         push ebx
   38.         push OPEN_EXISTING
   39.     push ebx
   40.     push ebx
   41.     push ebx
   42.     push offset szText4
   43.     call _imp__CreateFileA@28
   44.     inc eax        ;.if eax != INVALID_HANDLE_VALUE
   45.     jnz @f
   46.     push MB_ICONEXCLAMATION
   47.     push ebx
   48.     push offset szText5
   49.     push ebx
   50.     call _imp__MessageBoxA@16
   51.     jmp short a6    ;.else
   52. @@:    dec eax
   53.     mov ebp,eax
   54.     push ebx
   55.     push offset dwBytesReturned
   56.     push sizeof kip
   57.     mov esi,offset kip
   58.     push esi
   59.     push ebx
   60.     push ebx
   61.     push IOCTL_KEYBOARD_QUERY_INDICATORS
   62.     push eax    ;hDevice
   63.     call _imp__DeviceIoControl@32
   64.     test eax,eax
   65.     jz a2
   66.     cmp dwBytesReturned,ebx
   67.     jz a2
   68.     assume esi:ptr KEYBOARD_INDICATOR_PARAMETERS
   69.     movzx eax,[esi].LedFlags
   70.     push eax    ;mov LedFlags,eax
   71.     push 5
   72.     pop edi
   73. @@:    mov [esi].LedFlags, KEYBOARD_NUM_LOCK_ON
   74.      call Do
   75.     mov [esi].LedFlags, KEYBOARD_CAPS_LOCK_ON
   76.     call Do
   77.     mov [esi].LedFlags, KEYBOARD_SCROLL_LOCK_ON
   78.     call Do
   79.     dec edi
   80.     jnz @b        ;.endw
   81.     pop eax        ;mov eax,LedFlags
   82.     mov [esi].LedFlags,ax    ;restore
   83.     push ebx
   84.     push offset dwBytesReturned
   85.     push ebx
   86.     push ebx
   87.     push sizeof kip
   88.     push esi    ;adr kip
   89.     push IOCTL_KEYBOARD_SET_INDICATORS
   90.     push ebp    ;hDevice
   91.     call _imp__DeviceIoControl@32
   92.     assume esi:nothing
   93. a2:    push ebp    ;hDevice
   94.     call _imp__CloseHandle@4
   95. a6:    push ebx
   96.     push offset szText4+4
   97.     push DDD_REMOVE_DEFINITION
   98.     call _imp__DefineDosDeviceA@12
   99.     ret
   100. Do proc
   101.     push ebx
   102.     push offset dwBytesReturned
   103.     push ebx
   104.     push ebx
   105.     push sizeof kip
   106.     push esi;adr kip
   107.     push IOCTL_KEYBOARD_SET_INDICATORS
   108.     push ebp;hDevice
   109.     call _imp__DeviceIoControl@32
   110.     push 100
   111.     call _imp__Sleep@4
   112.     retn
   113. Do endp
   114. sztext db "Моё первое приложение",0
   115. szText db "Цветомузыка на Num, Caps и ScrollLock",0
   116. szText1 db "Couldn't define link to keyboard device",0
   117. szText3 db "\Device\KeyboardClass0",0
   118. szText4 db "\\.\KbdGarland",0
   119. szText5 db "Couldn't open keyboard device",0
   120. dwBytesReturned dd 0
   121. kip KEYBOARD_INDICATOR_PARAMETERS <>
   122. end start
4. Еще один "низкоуровневый" способ зажигать и гасить лампочки на клавиатуре Caps Lock, Num Lock и Scroll Lock заключается в записи байта в порт 60h, младшие три бита этого байта определяют состояние светодиодов на лицевой панели клавиатуры. Но WinXP, в отличии от DOS, не "переваривает" обращение к портам ввода/вывода от user-mode программ. Поэтому придется использовать драйвер, который спрячем в ресурсах и вытащим из ресурсов на диск при запуске приложения, по завершению приложения драйвер будем удалять

Пример использования, исходные тексты во вложении



Andrei,
это статья от 2012 года, писалось и проверялось под 32-разрядную Windows XP. Будет ли работать стабильно сейчас, не знаю, не уверен. На ЕХЕ-файл антивирусник обязательно будет верещать, так как у него в ресурсах скрытый драйвер, который устанавливается при запуске ЕХЕ чтобы дать доступ к 60h порту в юзермоде. Как только ЕХЕ закрывается, драйвер уничтожается...
Что касается статей на сайберфоруме, то ничего кроме оглавления и первой главы прочитать не удастся



Andrei,
написано для masm bat-файл, которым пользовался на тот момент

Код (Text):

1. cls
2. set filename=%1
3. call :read_settings %filename%
4. @echo %compiler% %os% %kind_of_file%
5. if exist %filename%.exe del %filename%.exe
6. if exist %filename%.com del %filename%.com
7. if exist %filename%.dll del %filename%.dll
8. set %compiler%_path=d:\Aquila
9. goto :%compiler%%os%%kind_of_file%
10. :wasmwindowsgui
11. %wasm_path%\bin\wasm -6prs -mf -i%wasm_path%\include\WASM %filename%.asm || exit
12. %wasm_path%\bin\wlink file %filename%.obj form windows nt op c LIBPath ^
13. %wasm_path%\lib\ Library user32.lib,kernel32.lib,gdi32.lib
14. goto :m1
15. :fasmdoscom
16. :fasmdosexe
17. %fasm_path%\bin\fasm %filename%.asm
18. exit
19. :goasmwindowsgui
20. %goasm_path%\bin\GoAsm %filename%
21. if exist %1.rc (
22. %goasm_path%\bin\GoRc /r %filename%.rc || exit
23. %goasm_path%\bin\GoLink %filename%.obj %filename%.res user32.dll kernel32.dll ^
24. gdi32.dll comctl32.dll shell32.dll ole32.dll comdlg32.dll || exit
25. del %filename%.res
26. ) else (
27. %goasm_path%\bin\GoLink %filename%.obj user32.dll kernel32.dll gdi32.dll ^
28. comctl32.dll shell32.dll ole32.dll comdlg32.dll
29. )
30. goto :m1
31. :goasmwindowsconsole
32. %goasm_path%\bin\GoAsm %filename%
33. %goasm_path%\bin\GoLink /console %filename%.obj kernel32.dll user32.dll ^
34. winmm.dll gdi32.dll
35. goto :m1
36. :lzasmwindowsconsole
37. :lzasmwindowsgui
38. %lzasm_path%\bin\lzasm %filename%.asm
39. %lzasm_path%\bin\alink %filename%.obj -oPE -c -subsys %kind_of_file%
40. goto :m1
41. :lzasmdoscom
42. %lzasm_path%\bin\lzasm %filename%.asm
43. %lzasm_path%\bin\alink %filename%.obj -oCOM -c
44. goto :m1
45. :lzasmdosexe
46. %lzasm_path%\bin\lzasm %filename%.asm
47. %lzasm_path%\bin\alink %filename%.obj -oEXE -c
48. goto :m1
49. :masmwindowsgui
50. set masm_path=d:\masm32
51. if exist %filename%.rc (
52. %masm_path%\bin\rc /v %1.rc
53. %masm_path%\bin\cvtres /machine:ix86 %1.res
54. %masm_path%\bin\ml /c /Cp /Gz /I%masm_path%\include /coff /nologo %filename%.asm  || exit
55. %masm_path%\bin\PoLink1 /SUBSYSTEM:WINDOWS /ALIGN:4 /MERGE:.data=.text ^
56. /LIBPATH:%masm_path%\lib /NOLOGO /STUB:%masm_path%\bin\stubby.exe %1.obj %filename%.res || exit
57. del %filename%.res
58. ) else (
59. %masm_path%\bin\ml /c /Cp /Gz /I%masm_path%\include /coff /nologo %filename%.asm  || exit
60. %masm_path%\bin\PoLink1 /SUBSYSTEM:WINDOWS /ALIGN:4 /MERGE:.data=.text ^
61. /LIBPATH:%masm_path%\lib /NOLOGO /STUB:%masm_path%\bin\stubby.exe %filename%.obj
62. )
63. goto :m1
64. :tasmwindowsgui
65. %tasm_path%\bin\tasm32 /I%tasm_path%\include\TASM /q /z %filename%.asm  %filename%.obj /ml/m3
66. %tasm_path%\bin\ilink32 -L%tasm_path%\lib /Tpe /aa /c /o /x %filename%.obj
67. goto :m1
68. :tasmwindowsconsole
69. %tasm_path%\bin\tasm32 /I%tasm_path%\include\TASM %filename%.asm /ml /m3 /q /z %filename%.obj
70. %tasm_path%\bin\ilink32 -L%tasm_path%\lib /Tpe /ap /c /o /x %filename%.obj
71. goto :m1
72. :nasmwindowsconsole
73. :nasmwindowsgui
74. %nasm_path%\bin\nasmw -O1 -f bin %filename%.asm -o %filename%.exe ^
75. -I%nasm_path%\include\NASM\
76. exit
77. :nasmdoscom
78. :nasmdosexe
79. :nasmwindowsdll
80. %nasm_path%\bin\nasmw -f bin %filename%.asm -o %filename%.%kind_of_file% ^
81. -I%nasm_path%\include\NASM\
82. exit
83. :tasmdoscom
84. %tasm_path%\bin\tasm %filename%.asm
85. %tasm_path%\bin\tlink /t/x %filename%.obj
86. goto :m1
87. :tasmdosexe
88. %tasm_path%\bin\tasm %filename%.asm
89. %tasm_path%\bin\tlink /x %filename%.obj
90. goto :m1
91. :wasmdoscom
92. %wasm_path%\bin\wasm %filename%.asm
93. %wasm_path%\bin\wlink file %filename%.obj form dos com
94. goto :m1
95. :wasmdosexe
96. %wasm_path%\bin\wasm %filename%.asm
97. %wasm_path%\bin\wlink file %filename%.obj form dos
98. goto :m1
99. :poasmwindowsconsole
100. %poasm_path%\bin\poasm /Gz /I%poasm_path%\include\PoAsm %filename%.asm
101. %poasm_path%\bin\polink /SUBSYSTEM:CONSOLE /LIBPATH:%poasm_path%\lib /MERGE:.data=.text %filename%.obj
102. goto :m1
103. :masmdoscom
104. %masm_path%\bin\ml /AT /c %filename%.asm
105. %masm_path%\bin\link16 /T %filename%.obj,,,,,
106. goto :m1
107. :masmdosexe
108. %masm_path%\bin\ml /c %filename%.asm
109. %masm_path%\bin\link16 %filename%.obj,,,,,
110. :m1
111. if exist %filename%.map del %filename%.map
112. if exist %filename%.obj del %filename%.obj
113. if exist %filename%.ilc del %filename%.ilc
114. if exist %filename%.ild del %filename%.ild
115. if exist %filename%.ilf del %filename%.ilf
116. if exist %filename%.ils del %filename%.ils
117. if exist %filename%.tds del %filename%.tds
118. exit
119. :read_settings
120. for /f "eol=# tokens=2-5" %%A in (%filename%.asm) do (
121. set compiler=%%A
122. set os=%%B
123. set kind_of_file=%%C
124. if %%D == # exit /b )
125. exit /b

там в первой строке каждого asm-файла стоит

Код (ASM):

1. ; masm windows gui #



Andrei,
это универсальный bat-файл, он по первой строке определяет компилятор (masm, tasm, fasm и т.д.), требуемую ось (Win, DOS) и требуемый тип файла (COM, DLL, SYS, GUI-EXE, CONSOLE-EXE и т.д.) и передает управление на ту строку, которая нужна юзеру



нет, с портами работают только через драйвера



Ещё раз о прямом доступе к аппаратуре



Indy_,
WinXP сейчас почти исчез, может быть поделитесь, как в ХР в юм можно было открыть прямой доступ к аппаратуре (портам)? Просто перечислите способы (можно и через ЛС)
