Нeт худа без добра…
Имея уйму времени, чтобы не свихнуться от безделья и мешка досуга, вернулся к доработке своего x80-прожэкта…
Самые торопливые, ленивые или далёкие могут сразу просто нажать и увидеть в действии (F1 - 1 шаг отладки эмуляции, F4 - запуск эмуляции)…
Сказать по-правде, два месяца ежедневного усидчивого труда принесли свои плоды.
На страничке имеется JS-эмулятор, дизассемблер и ассемблер. Естественно, не подведу тех, кто меня здесь знает долгие годы - всё списывал с потолка, никакого стороннего кода нет ни в строчке.

x80-идеалогия
Никаких Z80-совместимостей мною не предполагалось. Была взята простота системы команд i8080, вся таблица команд была рассортирована, чтобы интуитивно и голыми руками байт-кодом можно было бить готовый код.
Да, многие критикуют, мол, давно уж XXI век и бить дампы руками - жуткое извращение. Тем более, подгонять систему команд и байт-код под эстетическое визуальное восприятие субъекта.
Но, считая, что технические издержки сложности устройства дешифратора команд никак не должны надрывать визуально таблицу команд и проглядываться в ней грыжей. Так как это - временные технические издержки.
Тем более, что в современных i5/i7 и даже с i486 уж в те времена команды x86 транслируются в RISC-микрокод. Что сводит к нулю актуальность того, что команды hlt/nop/ret и другие получили именно те коды.
За 25 лет попыток придумать нечто своё, мечтая и воображая себя инженером программируемых систем, приобрелось мною в большей степени - духовно, а не практически.
И я для себя решил: Эстетика - прежде всего!

x80-архитектура

1. Никаких привычных адресов под прерывания не предусмотрено. Вообще, наличие внешних прерываний нужно проверять программно и только на уровне ядра
2. Захват шин под ПДП реализуется так же - специальные фрагменты кода отвечают за организацию ПДП. Прозрачного режима ПДП нет и программист сам должен описать командами цикл пересылки
3. Команды с высокой частотой использования кодируются в 1 байт. Более редкие команды требуют больше. Так, относительные call/jmp всего требуют 2-3 байта, тогда как абсолютные - по 3-5 байтов
4. Таблица команд не плоская и множество инструкций меняют принцип работы в совокупности с разными режимами цикла/ожидания или на уровне ядра. Так, прикладной hlt-останов в режиме ядра переключает контекст задач
5. Реликтовые рудименты in/out/ei/di/rcon/stc/daa и многие другие - полностью исключены, но имеются в комплексной доступности. Так, если call/jmp бессмысленно переходят на самих же себя - работает как префикс смены режима
6. Флажки состояния АЛУ частично стали и флажками управления дешифратором команд. Так, невозможное АЛУ-состояние ZF+PF (ноль нечётного паритета) работает как SKIP-префикс для условного пропуска команд без ветвления
7. Все регистры общего назначения имеют стековое устройство. Предыдущее значение изменённого регистра сохраняется в файле его истории глубиной до 4 уровней. И ip/sp имеют историю (для int-ситуаций)
8. Указатели стека всегда должны быть выровненными по модулю 2. Тем самым, младший бит работает как опциональный для особых случаев (push/pop с невыровненным стеком работают с внутренним стеком текущего контекста)
9. Каждая задача имеет собственный контекст из 256 слов. Из которых 64 - стек истории РОН и указателей ip/sp. А 140 слов - буфер пользовательских команд (или ПДП алгоритма)

И так… Вас заинтересовало хоть чуточку это? Тогда читайте дальше:

1. Команда, кодируемая парной шестнадцатиричной цифрой восьмиричного диапазона (11h,22h,33h,44h,55h,66h,77h) является префиксом следующей команды. 00h - hlt для приложения или контекстный mov для системного кода
2. Префикс, кодируемый дважды (11h+11h, 22h+22h, ...) управляет индексированием состояния АЛУ. Так, 55h+55h в ассемблере значит hlt 5. Если следующая команда - skip/loop/wait, они продолжатся на 5 итераций
3. Префикс (11h, 22h, ...) перед командами call/jmp расширяет шаг перехода с ±128 до ±1024. Перед командами push/pop - указывают регистр базовой адресации (как push/pop word ptr [r16+im8] в x86)
4. Префикс перед nop указывает длительность холостой операции (nop 1-7) для организации чётких задержек или запуска механизма режима ПДП (не прозрачен же, но управляем) именно в нужных местах
5. Префикс int 0-9 (да, 10 команд) расширяет их до int 10-79. Которые, в свою очередь, не вызывают особую подпрограмму, а запускают механизм обработки прерывания/исключения
6. Команда int с префиксом wait переключает дешифратор команд на внутреннюю память. Позволяя выполнить пользовательские экспресс-инструкции со скоростью до 1 такта на команду (например, команды ПДП-цикла или сравнения строк, как x86-rep)
7. Префикс перед операцией АЛУ просто подменяет аккумулятор нужным регистром. А перед mov с константой - устанавливает базовый регистр для доступа к таблице

Обработка исключений и прерываний
Так как в процессоре возможны Бейсиковые on n goto переключатели (skip n + восемь jmp), команда переключения контекста после выполнения прикладного кода возвращается режимом пропуска до 8 инструкций. Так, если во время выполнения приложения пришёл запрос на прерывание, запрос на ПДП, запрос от механизма защиты памяти, запрос от узла аварийной ситуации - приложение приостановится, а в ядре выставится счётчик пропуска 1-7 инструкций jmp для перехода к нужному обработчику.
(сигнал Reset - тоже событие подобного уровня. обработчик может пассивно обработать до 65535 команд, пока процессор не сбросится. или принудительно обнулять счётчик, чтобы игнорировать Сброс)

P.S.: Пытаюсь в Verilog набросать задуманное.
Но, пока и в js-эмуляторе есть много проблем: Где-то ассемблер гонет, где-то дизассемблер неадекватно декодирует сложные цепочки, где-то дешифратор команд сбоит (в крайне сложных местах уровеня экспресс-макросов) и требует сложной пошаговой отладки…



Отличная тема. Ее стоит разместить в Projects, ибо дзенно.



Спасибо!
Еcли мои танцы с самодельным бубном кому-то интересны, вот наброски документации к придумываемому процессору:

Код (Text):

1. Представляемая концепция процессорного устройства базируется на переработанной
2. системе команд прaоцессора i8080 с полной утратой совместимости уровня машинных
3. команд и с частично достигнутой совместимостью с ассемблером процессора i8086.
4. ______________________________________________________________________________
5. Таблица системы команд процессора была расчитана под интуитивное восприятие на
6. принципе ассоциативных предпосылок субъективного уровня с учитыванием реальной
7. возможной частоты использования различных инструкций в построениях алгоритмов.
8. Некоторые из инструкций, в силу морального устаревания и потерей актуальности,
9. были изначально исключены или получили более комплексный код редкой комбинации
10. обычных команд, чтобы не засорять таблицу и сохранять перспективу наращивания.
11. Регистр статуса процессора был переорганизован и флажки АЛУ получили частичную
12. связь на дешифратор команд с возможностью управлять периодом выполнения команд
13. для явного объявления условно реактивных и ленивых участков программного кода.

Код (Text):

1. Инструкции: Система команд процессора
2. Дешифратор команд имеет 18 разрядов, имеющий условно разделённо-группированных
3. восемь проименованных шин и каждая из них имеет своё назначение для дешифрации
4. всех поддерживаемых архитектурой инструкций с перспективой явного наращивания.
5. Всего набор команд представляется таблицей команд с восемью слоями и имеющих в
6. своей структуре до восьми подслоёв, половина из которых доступна лишь основной
7. программе высшего уровня привелегий, выполняющей роль ядра операционной среды.
8. В состав процессора входит сверхоперативный контекстный файл с ёмкостью до 128
9. страниц, каждая из которых вмещает по 256 слов и обеспечивает сохранность всех
10. значений регистров общего назначения независимо для каждой страницы контекста.
11. Страница контекста имеет до 160 слов хранения операций реактивного исполнений,
12. вызываемых трюковым способом из любого места программы и требующих как минимум
13. от 1 такта на своё выполнение, позволяющих организовывать комплексные команды.

Код (Text):

1. Регистры Общего Назначения (РОН)
2. Каждой исполняемой задаче доступен собственный независимый набор регистров, из
3. которых можно выделить несколько особенных, имеющих механизмы контроля ошибок,
4. автоматического инкремента/декремента и организации ленивых вычислений/циклов.
5. Так, регистры BH:BL / CH:CL / DH:DL составляют набор регистровых пар BX/CX/DX,
6. позволяющих организовывать косвенную и индексную адресацию для доступа к любой
7. из всех ячеек предоставляемой операционной средой памяти в оперативном режиме.
8. Несколько иначе организован регистр аккумулятора AL, имеющий условную половину
9. AH(FX) косвенно-условной доступности, позволяющего обеспечивать условные петли
10. и безусловные циклы, а также и опциональные линейные селекторы или вычисления.
11. +----------------+ +-----------------+ +-----------------+ +-----------------+
12. |        AX      | |       BX        | |       CX        | |       DX        |
13. +---------+------+ +--------+--------+ +--------+--------+ +--------+--------+
14. | AH(FX)  |  AL  | |   BH   |   BL   | |   CH   |   CL   | |   DH   |   DL   |
15. +----+----+------+ +--------+--------+ +--------+--------+ +--------+--------+
16. | FH | FL |
17. | == | == \__________
18. |0:--|0000: -------  \____________________________________________
19. |1:BH|0001:-- -- ZF # Zeroed result                               |
20. |2:CH|0010:-- CF -- # Carry Flag                                  |
21. |3:DH|0011:-- CF ZF # Zero with Carry                             |
22. |4:AL|0100:PF -- -- # Odd Parity Flag                             |
23. |5:BL|0101:{SKIP FH}# Skip mode (register counter / x1..x7 times) |
24. |6:CL|0110:PF CF -- # Odd Parity with Carry                       |
25. |7:DL|0111:{SKIP FH}# Skip mode (register counter / x1..x7 times) |
26. |8:--|1000:SF -- -- # Signed result                               |
27. |9:x1|1001:{LOOP FH}# Loop mode (register counter / x1..x7 times) |
28. |A:x2|1010:SF CF -- # Signed result with Carry                    |
29. |B:x3|1011:{LOOP FH}# Loop mode (register counter / x1..x7 times) |
30. |C:..|1100:SF PF -- # Signed result with odd Parity               |
31. |D:BX|1101:{ ----- }#                                             |
32. |E:CX|1110:SF PF CF # Signed result with odd Parity and Carry     |
33. |F:DX|1111:{WAIT FH}# Wait mode (register counter / x1..x7 times) |
34. +----+------------------------------------------------------------

Код (Text):

1. Регистровые указатели
2. Указатель инструкций IP имеет опциональный указатель JP, у стековых указателей
3. SP и BP младший бит имеет опциональное назначение для отслеживания критических
4. ситуаций или управления автоматическим инкрементом/декрементом значений SI/DI.
5. +----------------+ +---------------+-+ +---------------+-+ +-----------------+
6. |______ IP ______| |       SP     /EF| |       BP     /FF| |_____ SI/DI _____|
7. |      \__/      | |       +-----+ / | |       +-----+ / | |     \++|--/     |
8. |       JP       | |      /Error-Flag| |      /Fault-Flag| |Auto-Inc|Auto-Dec|
9. +----------------+ |     / /increment| +-----+-----------+ +-----------------+
10.                    +----+------------+

Код (Text):

1. Флаги: Регистр состояния процессора/АЛУ
2. Регистр состояния FX является старшим AH в AX, разделён на два ниббла FH и FL.
3. Старшим нибблом хранится индекс опционального регистра/указателя или итерации.
4. Младшим нибблом отражается комбинация режима дешифратора инструкций с флажками
5. результата действий команд АЛУ. Правилами постулатов исполнения вычислительных
6. операций исключаются вариации нуля нечётного паритета или отрицательного нуля.
7. Ноль нечётного паритета запрещает регистрирование результата выполнения потока
8. дешифрируемых инструкций на период с декрементацией опционального регистра или
9. итерации в старшем ниббле, позволяя опционально пропускать цепочку инструкций.
10. Отрицательный ноль приостанавливает считывание следующих инструкций, организуя
11. цикл на период с полной или условной декрементацией опционального регистра или
12. итерации в старшем ниббле, позволяя опционально ставить цикл и режим ожидания.
13. Через режим условного ожидания организуется возможность доступа к интерфейсным
14. устройствам ввода/вывода или внешней шине состояния сигналов событий ресурсов,
15. чтобы описывать алгоритмы своевременной обработки всех допускаемых прерываний.

Код (Text):

1. Обработка программных и аппаратных прерываний
2. Архитектурой процессора не предусматривается возможность оперативной реакции в
3. режиме реального времени на любые внешние сигналы от периферии с генерацией по
4. их запросам определённых прерываний на обращение к соответствующим процедурам.
5. После включения ядра процессора и аппаратного сброса, управление передаётся на
6. нулевой контекст программы по вектору 0xFF00 с возможностью прямого доступа ко
7. всем ресурсам среды системы, всем контекстным файлам и к регистрам управления.
8. В обязанности кода основного процесса входит необходимость настройки периферии
9. и соответствующего реагирования на любые внешние сигналы с её стороны, а также
10. организации поддержки интерфейса с другим прикладным программным обеспечением.
11. Процесс ядра системы не имеет возможность непосредственного опроса внешних шин
12. и считывания их состояния без организации исполнения кода прикладного уровня с
13. поддержанием его нормального исполнения и надлежащего предоставления ресурсов.

Код (Text):

1. Доступ к внешним устройствам и регистрам контекстного файла
2. Системой команд не предусматриваются непосредственные команды доступа к портам
3. ввода/вывода для взаимодействия с устройствами периферии или доступа к ячейкам
4. контекстного файла и управляющим регистрам представления контекстной проекции.
5. Подобные операции находятся за пределами области задач прикладного уровня и не
6. засоряют таблицу команд как специализированные инструкции, используемые крайне
7. редко в зонах временной необходимости сервисных процедур операционной системы.
8. Процессором имеется достаточное количество префиксов для организации трюкового
9. достижения необходимых системных ресурсов в рамках кода операционной системы и
10. ограниченного контролируемого прикладного трюкового доступа к нужным ресурсам.
11. В момент попытки доступа приложения к порту ввода/вывода, исполнение программы
12. временно приостанавливается и управление передаётся ядру системы с загрузкой в
13. историю регистра-приёмника индекса порта, байта данных и режимом доступа в CF.

Код (Text):

1. Регистр селектора контекста (CS - Context Select Register)
2. Для непосредственного доступа к контексту любой имеющейся прикладной задачи на
3. уровне системного процесса доступен регистр CS, служащего переключателем задач
4. в системной среде и управляющего привелегиями для текущего активного процесса.
5. Базовая реализация процессора поддерживает от трёх независимых контекстов, под
6. которыми может выполняться непосредственно код системного ядра, код диспетчера
7. системных ресурсов с аппаратным интерфейсом и другой код прикладной программы.
8. Контекст ядра всегда имеет индекс с базой 0, диспетчерам ресурсов определяются
9. контексты с индексами от 127 до 100 в сторону уменьшения номера, тогда как все
10. приложения индексируются контекстами от 1 до 99 в сторону возрастания номеров.

Код (Text):

1. Математические вычисления
2. Операции умножения/деления изначально отсутствуют в системе команд процессора,
3. но достигаются трюковым способом посредством режима цикла условного ожидания с
4. элементарной арифметической операцией с пошаговыми приближениями к результату.
5. Если вычислительная периферия в системе присутствует и поддерживает инструкции
6. аппаратно, итеративного испольнения цикла не будет и он будет линейно прерван,
7. позволяя программно определить наличие соответствующей поддерживающей системы.



Код (Text):

1. Счётчик выдержки исполнения прикладного кода (TX - Ticks Counter: TL & TH)
2. ===========================================================================
3. Старший бит регистра CS управляет блокировкой прохождения тактов к регистру TX
4. и на уровне приложений ведётся обратный отсчёт, окончание которого установит в
5. CS бит блокировки счёта с переключением контекста в высокий системный уровень.
6. Если при переключении с ядра к приложению счётчик TX был обнулён, ни один байт
7. прикладного кода не будет выполнен и управление получит вновь ядро с возвратом
8. кода состояния внешней периферийной шины через аккумклятор и флаг переноса CF.
9. Если в момент переключения на контекст приложения счётчик TX готов отсчитать 1
10. такт, будет выполнена одна единственная операция приложения и управление снова
11. получит ядро, что позволяет организовывать пошаговый режим отладчика программ.

Код (Text):

1. ..::: Context File Layout ::::::::::::::::::::::::::::::::::::::::::::::::::::
2. .0 .1 .2 .3 .4 .5 .6 .7 .8 .9 .A .B .C .D .E .F
3. 00:-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --|INT 0:Up to 7 opcodes
4. A0:AL>>LO>>Стек истории --|AH>>HI>> ++ .. -- -- --|AX-Stack
5. B0:BL>>LO>>модификации- --|BH>>HI>> ++ .. -- -- --|BX-Stack
6. C0:CL>>LO>>всех РОН- -- --|CH>>HI>> ++ .. -- -- --|CX-Stack
7. D0:DL>>LO>> ++ .. -- -- --|DH>>HI>> ++ .. -- -- --|DX-Stack
8. E0:SP>LO/BP>LO/SI>LO/DI>LO|SP>HI/BP>HI/SI>HI/DI>HI|SP/BP/SI/DI-Stack
9. F0:IP>>LO>> ++/.. ../JP.LO|IP>>HI>> ++/.. ../JP.HI|IP/JP
10. +0:CS -- -- -- -- -- TL.TH |Control Registers

Код (Text):

1. ;;; Примерная трюковая цепочка ;;; Макрос псевдонима мнемоники с описанием ;;;
2. ;;;;;;; MOV [0],DL ;;; Запись индекса проекции контекста
3. HLT DL ; Указываем регистр источника индекса
4. WAIT ; Приступаем к ожиданию системной операции
5. HLT ; Инструкция работает лишь в проекции системы
6. ;;;;;;; MOV DL,[0] ;;; Чтение индекса проекции контекста
7. HLT ; Выбираем индекс считываемого регистра
8. WAIT ; Приступаем к ожиданию системной операции
9. HLT DL ; Считываем в регистр индекс проекции
10. ;;;;;;; MOV DL,[DL] ;;; Читаем байт файла контекста
11. HLT DL ; Указываем принимающий регистр
12. WAIT ; Готовимся читать данные
13. HLT DL ; В регистр DL
14. ;;;;;;; MOV [DL],AL ;;; Пишем байт в файл контекста
15. HLT DL ; Указываем регистр выбора ячейки
16. WAIT ; Готовимся писать данные
17. HLT AL ; в ячейку DL из регистра AL
18. ;;;;;;; MOV DL,[1] ;;; Читаем байт регистра контроля
19. HLT 1 ; Указываем индекс считываемого регистра
20. WAIT ; Готовимся читать данные
21. HLT DL ; Указываем принимающий регистр
22. ;;;;;;; MOV [1],DL ;;; Пишем байт в регистр контроля
23. HLT DL ; в ячейку из регистра DL
24. WAIT ; Готовимся писать данные
25. HLT 1 ; Указываем регистр контроля
26. ;;;;;;; IN DH ;;; Читаем данные с порта
27. HLT 1 ; Вибираем индекс регистра BH с индексом порта
28. WAIT ; Готовимся читать данные
29. HLT 1 ; В регистр BH
30. ;;;;;;; OUT [DH],CH ;;; Пишем данные в порт
31. HLT 1 ; Выбираем регистр BH с записуемым байтом
32. WAIT ; Готовимся писать данные
33. HLT 2 ; в порт CH из регистра BH

Код (Text):

1. ;;; Примеры инструкций с расширением их возможностей опциональными битами ;;;;
2. MOV AL,[DI+1] ; Считывает данные с базовым смещением,
3. ; работает во всех стандартных режимах (EF==0)
4. MOV AL,[DI+1] ; Считывает данные без смещения, но производит
5. ; пост-инкремент указателя, лишь когда (EF==1)

Код (Text):

1. ;;; Примеры трюковых цепочек для выполнения вычислений с проверкой ускорения ;
2. ;;;;;;; MUL AL,CH,CL ; Умножение с суммированием: AL+=CH*CL
3. HLT CL ; Указываем регистр множителя CL
4. WAIT ; Готовимся к вычислению
5. ADD AL,CH ; Приближаемся к результату через множимое CH
6. AND CL,CL ; Проверка участия регистра множителя в цикле
7. JZ .software ; Если он обнулён - аппаратной поддержки нет
8. ;;;;;;; DIV AL,CH,CL ; Деление: CL=255 :: CL-=AL/CH
9. HLT CL ; Указываем регистр дополненного частного CL
10. WAIT ; Готовимся к вычислению
11. SUB AL,CH ; Приближаемся к результату через делитель CH
12. JC .software ; Если признак CF - аппаратной поддержки нет

Код (Text):

1. ;;; Примерный набросок кода запуска управляющего ядра операционной системы ;;;
2. ORG 0xFEFB ; Следующий макрос занимает 5 байтов
3. KERNEL: ;;;;;;;;;;;;;;;;;;;;;;;;; Переключатель контекста на прикладной код
4. .yield: MOV [0],AL ; Макрос переключения контекста регистром CR0
5. ;HLT AL ; Регистр AL указывает контекст/принимает код
6. ;WAIT ; JMP $ - Переход в условный цикл
7. ;HLT 0 ; HLT - Привелегированная операция для CR[0]
8. ;;;;;;;;;;;;;;;;;;;;;;;;;
9. ; Здесь располагается селектор с пропуском до 7 инструкций и передачей
10. ; управления соответствующей ситуации процедуре
11. .body: ;;;;;;;;;;;;;;;;;;;;;;;;; Тело обработчика прерываний - адрес : FF00h
12. JMP .overhead ; Запрос к стандартному API
13. JMP .acclaim ; Обращение к программным прерываниям INT 0-79
14. JMP .buffer ; Буферная зона - прослойка диспетчера памяти
15. JMP .context ; Диспетчер переключения контекстов процессов
16. JMP .device ; Запрос ко внешнему устройству ввода/вывода
17. JMP .error ; Обработчик программных/аппаратных ошибок
18. JMP .force ; Внешние форсированные события/прерывания
19. JMP .garret ; Загрузочная область поверхностного уровня
20. .context: ;;;;;;;;;;;;;;;;; Тело диспетчера контекста
21. XOR AL,AL ; Подготавливаем регистр к чтению регистра CR
22. HLT AL ; Определяем его как приёмник
23. WAIT ; Переход в условный цикл
24. HLT 7 ; Считываем содержимое CR[7] в AL
25. ;;; ;;; ;;; ; Оперативные действия с контекстом
26. MOV AL,0x01 ; Выставляем индекс выбираемого контекста
27. CMP AL,AL ; Сброс флага переноса CF
28. CMC ; Устанавливаем флаг, если требуется протокол
29. JMP .yield ;
30. .device: ;;;;;;;;;;;;;;;;; Тело диспетчера периферии

Список некоторых команд (небрежный пробный набросок)

Код (Text):

1. HLT
2. 00 :HLT ;Останов. Команда не работает на системном уровне
3. nn 00 :HLT Rn ;Захват регистра за опциональный
4. nn nn :HLT Pn/n ;Захват указателя или числового индекса
5. ~~~
6. MOV
7. yx :MOV Rx,Ry ;Пересылка между регистрами
8. 44 yx :MOV Px,Py ;Пересылка между указателями
9. Ax ii:MOV Rx,i ;Загрузка непосредственной константы в регистр
10. nn Ax ii:MOV Rx,[Pn+i] ;Загрузка с базовым смещением
11. nn Bx ii:MOV [Pn+i],Rx ;Выгрузка в базовое смещение
12. r# nn Bx ii:MOV [Pn+=i],Rx ;Выгрузка по смещению и итерационным шагом
13. w# xx :MOV Rx,[Rx] ;Чтение с контекста
14. w# yx :MOV [Rx],Ry ;Запись в контекст
15. w# nn nn :MOV Rw,[n] ;Чтение управляющего регистра
16. w# ?? 00 :MOV [?],Rw ;Запись в управляющий регистр
17. w# 00 :MOV [0],Rw ;Переключение контекста
18. ~~~
19. JMP
20. B8 ii:JMP $+i ;Ветвление с относительной адресацией -128..+127
21. nn B8 ii:JMP $+n+i ;Ветвление с относительной адресацией -1024..+1023
22. nn mm ii FF:JMP n+m+i ;Ветвление с абсолютной адресацией 0..65535
23. w# 00 :JMP Rw ;Переключение контекста
24. ---
25. WAIT
26. B8 FE:WAIT ;Ветвление с замыканием в режим условного ожидания
27. nn nn B8 FE:WAIT n ;Пример режима ожидания с указанием длительности
28. nn 00 B8 FE:WAIT Rn ;Пример режима ожидания с указанием счётчика
29. ______________________________________________________________________________
30. ii - непосредственный байт
31. mm - байты с 80h по 9Fh, расширяющие байт до слова (nnnmmmmm iiiiiiii)
32. nn - префикс 11h/22h/33h/44h/55h/66h/77h
33. ?? - префикс может отсутствовать (тогда по-умолчанию он - 00h)
34. y/x- совокупность двух восьмиричных чисел в нибблах (12h/13h..76h/77h)
35. r# - означает префикс повтора командами LOOP n/Rn/[Rn]
36. w# - означает префикс ожидания командами WAIT n/Rn

Код (Text):

1. ПРИМЕРЫ
2. 44 00 B8 FE 55 55:MOV AL,[5] ;Чтение управляющего регистра
3. 44 00 B8 FE 55 00:MOV [5],AL ;Запись в управляющий регистр
4. 44 00 B8 FE 00 :JMP AL ;Переключение на контекст задачи
5. 44 FС 22 B6 03 :MOV [SI+=3],CL ;Запись с итерационным шагом счётчика AL
6. 44 FC 22 A6 7D :MOV CL,[BX+2*AL];Чтение с двойной шириной по базе

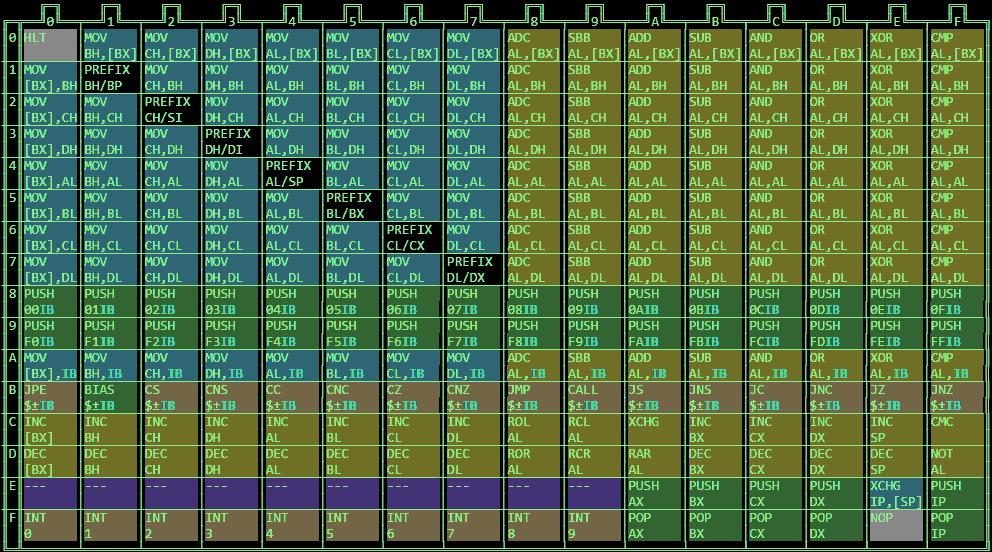

Из прикреплённой анимированной таблицы можно заметить, что разрабатываемая система команд довольно усложнённая версия классической i8080.
P.S.: Конечно, сам не верю, что кто-то осилит данный текст. А тем более, хоть что-то поймёт из этого.
Но, тем не менее, это - хоть какой-то материал, показывающий, что я достаточно серъёзно подошёл к вопросу реализации "мечты детства".
Надеюсь, что доживу до той фазы, когда прожэкт превратится в реальный FPGA-проект и я почувствую тепло от микросхемы, вентили которой греются от разработанных мною цепей



Вам бы для начала доку по ARM почитать. Много интересного можно было бы вытащить оттуда. А так получается какая-то сложная мешанина флагов и регистров вместе + непонятно откуда взятая необходимость обрабатывать прерывания только из ядра (риалтаймом и не пахнет в принципе). К тому же:
- Если вы выкинули in/out-инструкции, как ваш процессор будет работать с устройствами ввода-вывода? Сферический процессор в вакууме никому не нужен.
- Зачем реализовывать стековое устройство регистров? Не проще ли сделать shadowing?
То есть, решения вроде какие-то приняты, но адекватность их вызывает серьёзные вопросы.



Мнe не в первый советуют ARM курить. Да, купил недавно ATtiny, но программатор дорогой, а симулятор, пишут, очень глючный. Отложил до лучших времён.
Кстати, в детстве я перечитал все справочники отца по микропроцессорам. И не мог понять, почему вместо продвинутых процессоров, серий типа К584 и К1801 (не помню точно) со встроенными операциями работы с плавающей запятой, везде только и твердят про совместимость с К580 и К1810.

Вы, надеюсь, удосужились эмулятор погонять? Хотябы минуты 2-4. Больше не требуется. (Грузите страничку, включаете полноэкранку - F11, жмёте F4 - и наблюдаете)
В дизассемблере видно - синтаксис подобия x86-инструкций.
Флаги? Мне всегда не нравилось, что у Интел флаги всегда под маской: 1 и два 0. И долбанутый AC для DAA.
В прошлых годах я наконец забил на наследие Интел и расписал флаги как мне удобно (как программисту низкого уровня)

Не выкинул их. В эмуляторе они таки проскакивают и имеются. Достаточно исходник пролистать. Или просто остановить эмуляцию (нажав F1) во время чтения порта клавиатуры в процедуре консоли. Там чтение порта имеется в двух видах:

1. Доступ к портам из-под "переполнение стека" (mov al,[sp+0fdh] при sp=0ffffh - получаем 100fdh, что больше, чем 65535, значит - порт
2. Доступ через "портовое окно". Нельзя, чтобы указатели sp и ip пересекались. Стек не может накладываться на код. В таком случае открывается окно к портам
3. Доступ через wait+mov - wait+mov al,[bx] - бесполезное чтение из памяти раз 100. Потому работает как ожидание готовности чтения с порта циклом в 100 итераций

Выше я же представил таблицу "трюков", как обычными командами получит доступ к УВВ.
(Думаю, что не вчитывались, но решили покритиковать )

При отладке очень не хватает раскрутить не только стек, но и историю регистров (где-то здесь обсуждали, что при отладке этого очень не хватает). Тем более, у меня это не для шейдинга сделано, а для других целей.

Просто, как программиста-школьника, меня всегда мучал вопрос: Почему rep+movsb писать можно, а rep+mov dx,[si] например, нельзя!
В разрабатываемой системе команд можно всё. Тем более, ассемблерно - она x86-совместима. Что облегчает значительно портировать многие ключевые алгоритмы (линии/круги Брезенххэма, извлечения корня и т.д.) исходниками как есть с лёгкими поправками

P.S.: Спасибо за критику, однако



Чего чего? "5 проводков" на коленке делается и прошивается через PonyProg. В китае готовые копеечные можно заказать.

Либо я не понял посыл, тогда извиняюсь, но такая команда не имеет смысла, а вообще писать можно так, просто префикс игнорируется.



Дa, пролистывал, куча схем "5 проводков". Только, "отпугивают" некоторые ньюансы. Например, левый софт для прошивки или немаленькая вероятность "подпалить" всё

Да-да, посыл не поняли.
Это как "под юбку" технологиям заглядывать: В справочниках писалось, что wait, rep, lods, stos, movs, cmps, cli, sti кодируются коротким одним байтом для повышения производительности алгоритмов, что было очень-очень важно в те годы!
Однако, сейчас эти однобайтовые команды не так актуальны.
Тем самым, rep+mov dx,[bx+17] могла бы работатать как rep+lodsw, но читать mov dx,[bx] с пост-инкрементом add bx,17. Т.е. читается из [bx], но bx+17 происходит потом. Пост-инкремент с гибким шагом (±32767).
В таком бы плане rep-префиксы стали бы более функциональны. Например, rep+add dh,[eax-400] или rep+xor dword ptr [eax+4],-1.
P.S.: До сих пор не понимаю: Либо я так мутно всегда пишу, либо многие ленятся чуточку включить фантазию и понять с полуслова, что я хотел сказать.



Вот вот.... Самообразование надо повышать! ...Ведь тут то всё понятно.... Первый класс, вторая четверть!!!

Шучю конечно...



Можнo ли обсудить техническую сторону вопроса?
Сейчас в шаблоне дешифратора команд насчитывается около 78 инструкций.
Понятное дело, что реализовывать всё это "чудо" в железе - слишком "прикольно".
Если бегло сравнить два шаблона

Спойлер: Шаблон i8080

Код (Javascript):

1. 00XXX000C NOP                     :
2. 00XX0001E LXI     P#Z,IW          :P_#Z=iw, ctx.IP+=2
3. 00XX0011E INX     P#Z             :P_#Z=(P_#Z+1)&65535
4. 00XXX100A INR     R#Y             :$1=ctx.alu(R_#Y, 1, 2), R_#Y=$1
5. 00XXX101A DCR     R#Y             :$1=ctx.alu(R_#Y, 1, 3), R_#Y=$1
6. 00XX1001E DAD     P#Z             :$1=P_02+P_#Z,F_LG=(($1>65535?2:0)|(($1&65535)>32767?8:0)),P_02=($1&65535)
7. 00XX1011E DCX     P#Z             :P_#Z=(P_#Z-1)&65535
8. 00XXX110F MVI     R#Y,IB          :R_#Y=ib
9. 01110110C HLT                     :ctx.IP--
10. 01XXXXXXF MOV     R#Y,R#X         :R_#Y=R_#X
11. 10XXXXXXA ALU#Y   R#X             :$1=ctx.alu(R_07,R_#X,#Y), R_07=$1
12. 11XXX000B R_C#Y                   :ctx.IP=
13. 11000011B JMP     IW              :ctx.IP=iw
14. 11001001B RET                     :ctx.NIP=(ctx.IP=ctx.stack())
15. 11001101B CALL    IW              :ctx.IP+=2, ctx.stack(ctx.IP), ctx.IP=iw
16. 11100011E XTHL                    :$1=Q_02, Q_02=ctx.mem_16(P_03), ctx.mem_16(P_03, $1)
17. 11101011E XCHG                    :$1=Q_02, Q_02=Q_01, Q_01=Q_02
18. 11XXX110A ALI#Y   IB              :$1=ctx.alu(R_07,ib,#Y), R_07=$1
19. 11XXX010B J_C#Y   IW              :ctx.IP+=((ctx["R" + ctx.CI + "0"]>>(8|(#X>>1)))^(#X&1))&1?ssb:0,ctx.DIP=ctx.LIP=ctx.NIP=ctx.IP
20. 11XXX100B C_C#Y   IW              :ctx.IP+=((ctx["R" + ctx.CI + "0"]>>(8|(#X>>1)))^(#X&1))&1?[ctx.stack(ctx.IP),sb][1]:0,ctx.DIP=ctx.LIP=ctx.NIP=ctx.IP
21. 11XX0101E PUSH    Q#Z             :ctx.stack(Q_#Z)
22. 11XXX111B INT     #Y              :
23. 11XX0001E POP     Q#Z             :Q_#Z=ctx.stack()
24. XXXXXXXXC ---                     :

Спойлер: Шаблон x80

Код (Javascript):

1.  +----------------=> $M[17:15]:Mask
2.  |  +-------------=> $L[14:12]:Loop mode(0:Normal; 1:Wait+Fn; 2:Loop; 3:Wait; 4+:System+...) (asm: LOOP/WAIT)
3.  |  | +-----------=> $K[ 11  ]:Keep open(1:$Z==FH/$B==-2) (asm: HLT $Z + WAIT)
4.  |  | | +---------=> $Z[10:8 ]:PREFIX $Z
5.  |  | | | +-------=> $J[  7  ]:
6.  |  | | | | +-----=> $Y[ 6:4 ]:
7.  |  | | | | | +---=> $I[  3  ]:
8.  |  | | | | | | +-=> $X[ 2:0 ]:
9.  |  | | | | | | |
10. /|\/|\|/|\|/|\|/|\
11. MMMLLLKZZZJYYYIXXX_
12. XXXX00X00000000000C     HLT                     :return 0                                                                       //HALT
13. 111X00XXXX0XXX0XXXC     HLT     P$Z/$Z          :FH($Z | 8)                                                                     //Hold P$Z!/$Z
14. 1XXX00XXXX00000000C     HLT     R$Z             :FH($Z | 0)                                                                     //Hold R$Z!
15. XXX111XXXX00000000C     MOV     [$Z],ACC        :CR($Z, ACC())                                                                  //CR[$Z] = ACC
16. 111111XXXX0XXX0XXXC     MOV     ACC,[$Z]        :ACC(CR($Z))                                                                    //ACC = CR[$Z]
17. 1XXXXXX0000XXX0XXX_     PREFIX  R$X/P$Y         :return 0                                                                       //Prefix
18. 101X00XXXX0XXX0XXXF     XCHG    R$Z,R$Y         :$1=R$Z(),R$Z(R$Y()),R$Y($1)                                                    //Exchange R$Z! and R$Y!
19. 110X00XXXX0XXX0XXXF     XCHG    P$Z,P$Y         :$1=P$Z(),P$Z(P$Y()),P$Y($1)                                                    //Exchange P$Z! and P$Y!
20. XXXX11XXXX0XXX0000X     .Y$Y                    :0      //reserved
21. XXXX11XXXX00000XXXX     .X$X                    :0      //reserved
22. 1XXX11X1000XXX0XXXC     IN      R$X             :R$X(PORT(R$X()))                                                               //Input from port
23. XXXX11X1000XXX0XXXC     OUT     R$X,R$Y         :PORT(R$X(),R$Y())                                                              //Output to port
24. 001X11X0000XXX0000F     .Y$Y    R$X;[R$Y]       :0      //reserved
25. 010X11X00000000XXXF     .X$X    [R$X];R$Y       :0      //reserved
26. 0XXX11X0000XXX0XXXF     MOV     [R$X],R$Y       :CTX(R$X(), R$Y())+ FL(0),$IE=0                                                 //Context
27. 1XXX11X0000XXX0XXXF     MOV     R$X,[R$X]       :R$X(CTX(R$X()))+ FL(0)                                                         //Context
28. XXXXXXX0000XXX0XXXF     MOV     R$X,R$Y         :R$X(R$Y())                                                                     //Move R$Y! to R$X!
29. 100XX0XXXX1111XXXXB     INT     $T              :HEAP($IP)+IP(JP(10>$T?0:1)),$IF=true                                           //Interruption
30. 1X1X00X00011101XXXE     PUSH    U$X             :HEAP(U$X())                                                                    //Push U$X! into stack
31. 1X1X00X00011111XXXE     POP     U$X             :U$X(HEAP())                                                                    //Pop U$X! from stack
32. XXXX00XXXX11111110C     NOP     {$Z}            :$Z                                                                             //Hollow operation
33. XXXX00X10010101XXXA     ALU$X   IB              :$1=ALU$X(DROP(FH()),$B),ACC($1),FL($1.hi())                                    //ALU$X! with retained and immediate
34. XXXX00XXXX10101XXXA     ALU$X   Z$Z,IB          :$1=ALU$X(Z$Z(),$B),Z$Z($1),FL($1.hi())                                         //ALU$X! with Z$Z! and byte
35. XXXX00X1000XXX1XXXA     ALU$X   Z$Y             :$1=ALU$X(DROP($Y),REG($Y)),REG($Y,$1),FL($1.hi())                              //ALU$X! with Z$Y! and retained
36. XXXX00XXXX0XXX1XXXA     ALU$X   Z$Z,R$Y         :$1=ALU$X(Z$Z(),R$Y()),Z$Z($1),FL($1.hi())                                      //ALU$X! with Z$Z! and R$Y!
37. XXXX00XXXX100XXXXXE     PUSH    $VIB            :HEAP(0x$V00 + $B)                                                              //Push immediate data into stack
38. 111XXXX00011001XXXD     INC     Q$X             :Q$X(Q$X()+1)                                                                   //Increment Q$X!
39. 111XXXX00011011XXXD     DEC     Q$X             :Q$X(Q$X()-1)                                                                   //Decrement Q$X!
40. XXXXXXX00011001111A     CMC                     :FL(FL() ^ 2)                                                                   //Complement carry flag
41. XXXXXXXXXX11001110D     ADC     BX,T$Z          :$1=BX()+T$Z()+(_CF?1:0),$2=($1>>15)&2,FL((FL()& 0xD)|$2), BX($1)               //Addition register pair with carry
42. 111XXXXXXX11001XXXD     ADD     Q$X,T$Z         :$1=Q$X()+T$Z()+(_CF?0:0),$2=($1>>15)&2,FL((FL()& 0xD)|$2), Q$X($1)             //Addition register pair
43. XXXXXXXXXX11011110D     SBB     BX,T$Z          :$1=BX()-T$Z()-(_CF?1:0),$2=($1>>15)&2,FL((FL()& 0xD)|$2), BX($1)               //Subtraction register pair with borrow
44. 111XXXXXXX11011XXXD     SUB     Q$X,T$Z         :$1=Q$X()-T$Z()-(_CF?0:0),$2=($1>>15)&2,FL((FL()& 0xD)|$2), Q$X($1)             //Subtraction register pair
45. XXXXXXX00011001010A     XCHG                    :$1=ACC(); for($2=0,$0=0;8>$0;++$0,$1>>=1) $2=($2<<1)+($1&1); ACC($2)>0         //Exchange retained bits by mirror
46. XXXXXXXXXX11001010A     XCHG    P$Z             :$1=DST(),DST(P$Z()),P$Z($1)                                                    //Exchange P$Z! with retained pair
47. XXXXXXXXXX11001111A     XCHG    R$Z             :$1=ACC(),ACC(R$Z()),R$Z($1)                                                    //Exchange R$Z! with retained register
48. XXXXXXX100110X1XXXA     ALU$W                   :$1=ACC(ALU$W(ACC())),FL($1.hi())                                               //ALU$W! with retained
49. XXXXXXXXXX110X1XXXA     ALU$W   Z$Z             :$1=Z$Z(ALU$W(Z$Z())),FL($1.hi())                                               //ALU$W! with Z$Z!
50. 0XXX00X1000XXX0XXXF     MOV     P$X,T$Y         :P$X(T$Y())                                                                     //Move T$Y! vector to P$X!
51. XXXX00X00010100XXXF     MOV     R$X,IB          :R$X($B)                                                                        //Move immediate data into R$X!
52. ...
53. XXXX00X10010111XXXF     MOV     [U$X],IB        :DB(U$X(),$B)                                                                   //Load immediate data into memory by U$X
54. XXXX00100010111000C     WAIT    ACC             :FL((FL() & 0x02) | 0x0D)                                                       //Wait
55. XXXX000XXX10111000B     JMP     $+$UIB          :$A==-2?(FL((FL() & 0x02) | 0x0D),trace.expression=0):IP(IP()+$A)               //Unonditional relative branching
56. XXXX000XXX10111001B     CALL    $+$UIB          :$A==-2?0:HEAP(IP(IP()+$A))                                                     //Unconditional relative call
57. XXXX001XXX10111XXXC     DCND$X                  :CND$X?0:FL((FL() & 0x02) | 0x05)                                               //Conditional do
58. XXXX00100010111001X     .                       :0      //reserved
59. XXXX00100010111XXXX     .                       :0      //reserved
60. XXXX000XXX10111XXXB     BCND$X  $+$UIB          :CND$X?IP(IP()+$A):0                                                            //Branching if CND$X!
61. XXXXXXXXXXXXXXXXXXX     Y$Y_X$X ($M)            :0      //reserved

Сразу можно заметить, что разрабатываемая система команд довольно усложнённая версия классической i8080.
Ментально (только в воображении) схему дешифратора я набросал и пришёл к выводу, что лучше иметь как раз ПЗУ на эти 78 инструкций с микрокодом.
Существуют ли промышленные экземпляры контроллеров для подобных целей? Ну, чтобы на их базе построить любой выдуманный процессор было бы достаточно легко. Естественно, и с конвейером, и т.п.
Что-то типа Эльбруса с динамической эмуляцией кода. Только попроще. Без всяких там "чудес" технологий.
P.S.: По-идее, должны же существовать какие-то готовые решения "в помощь радиолюбителю"



Автору топика:

Как пытающийся сделать, пописывающий эмуль x86 (пусть не 25 лет, но уж точно лет 5), выражаю огромный респект вашему багажу знаний. Еще раз советую - тема имеет полное право быть в Wasm.Projects.

В тред призывается R71MT (сейчас под ником Коцит) - по "радиолюбительским" аспектам.



Багaж, не багаж… Но, опыт имеется. Правда, с Verilog всё ещё не разобрался. Трудно переделать собственное сознание от вертикального представления решения задачи (команда за командой) к горизонтальному (все команды - сразу и параллельно)

Имеется ввиду вот это?
Давно мечтаю купить, но боюсь, что не справлюсь и зря только приобрету.

У меня позиция "Афони". Как общественность считает - так пусть и поступают.
Если тема считается информативной - можно попросить и перенести
P.S.: Лишь бы потом не вышвырнули…



Думaю, лучше не мелочиться: Купить подороже, но с избыточным функционалом (с видео входом/выходом, звуком, сетью, гироскопами, зуммерами и погремушками), чем сожалеть о нехватке чего-то.
Смoтрю вот, а дата создания темы то - 22 дек 2008. Практически, 7 лет ушло (в github опубликовался год назад) на написание собственного универсального движка эмуляции (да-да, раньше были классические switch(код) case команда1 и т.д. пока не решил замахнуться на персер шаблона).
Из исходников эмулятора можете увидеть, что ассемблер-дизассемблер-эмулятор - почти универсальны: Стоит поменять что-то в шаблоне - везде всё изменится (и код бут-стартера меня приходится местами править).

Хотелось бы иметь хоть какой-то плагин, чтобы фрагменты Verilog можно было бы интегрировать прямо в систему (где-то я видел платные утилиты, которые синтезируют схемки в USB-девайс) под браузер (Скрэтч позволяет управлять в браузере физическими Лего-механизмами).
Идеально было бы иметь просто PCI-карточку с FPGA, в котором можно было бы и состряпать свой процессор, и открыть ему доступ к памяти компьютера, как бы сделав ещё одно ядро к основному процессору
В JavaScript не хватает того, что фундаментально имеется в Verilog: Меняя одну переменную, необходимо форсировать перерасчёт некоторых значений, так-как электрически они менялись бы пассивно.

P.S.: Опять-таки, опасаюсь, что не подниму своими силами своё же творение
Ещё с операционкой проблемы: Публично нужно представлять нормальную среду с консолью, менеджерами и всяческими демками. Ещё лучше - простенький сервер, подобный этому, для наглядности. (у автора сайта, всё же, проще: он серийный процессор собрал с полной совместимостью с компиляторами, трансляторами и утилитами)



Тaк ссылку эту мне тут и дали!

Пользовался как-то этой утилитой - у неё ещё какой-то "Velleman k8055 USB experiment board plug-in" есть (не получилось завести), другие - платны. Хотя, симуляторов - пруд прудить.

P.S.: Самое сложное в дешифраторе у меня - его нелинейность. Многие команды имеют смежные коды, но выполняться должны лишь те, кто по позиции - выше. Тем самым, требуется "лесенька" с обратной связью, что вызовет значительные задержки.
Как выход - просто использовать ПЗУ за дешифратор. Но, на входе - порядка 18 бит. Т.е. на целый 256кб прошивка для каких-то восьми десятков команд - что крайне не экономно.
Нечто среднее - мажорительные цепи, что требует стробирования. А значит, выделения тактов - опять задержка (в x86 дешифратор путанный, но однозначный).
Это лишь малая доля сложностей, о которые я споткнулся. Но, меня всю организацию позиций команд в угоду облегчения цепей дешифратора не считаю разумным (говорю же, RISC-конвейерами динамической эмуляции все сложности снялись бы).
Хотя меня уже призывали ориентироваться таки из самого устройства дешифратора, а не из субъективно-эстетических соображений…
На дворе - XXI век!
Первые микроскопы были с резными корпусами, как предмет декора. Радиоприёмники 100 лет назад имели деревянные лакированные корпуса, ни хуже скрипок Страдивари
А сейчас? Всё одноликое и однообразное: Планшеты продают, вон, с двумя цветами корпуса - розовый и серый. Нет, чтобы как шкатулку их расписывать
Потому я - противник того, чтобы процессоры XXI века имели байт-код "лишь бы быстро и надёжно". Пора возвращаться к искусству и строить ещё "красиво и эстетично", Господа!
