    Всем привет!

    В данном проекте реализован простой генератор нескольких звуковых сигналов с визуализацией их спектра. Список сигналов включает в себя:
    • Белый шум;
    • Розовый шум;
    • Коричневый/красный шум;
    • Синий шум;
    • Фиолетовый шум;
    • Синусоида с изменяющейся частотой;
    • Прямоугольная волна (нечетные гармоники убывающие на 6db/oct);
    • Пилообразная волна (все гармоники убывающие на 6db/oct);
    • Треугольная волна (нечетные гармоники убывающие на 12db/oct);
    • Сигнал только с четными гармониками;
    • Сложная частотная модуляция;
    • Амплитудная модуляция;

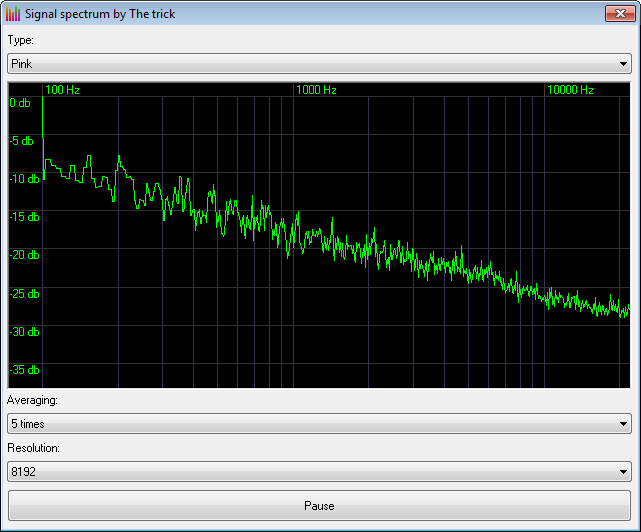

    Визуализатор спектра поддерживает разрешение до 32768 точек, а также усреднение спектра по нескольким выборкам. Визуализатор оформлен в виде отдельного контрола и может быть использован в других проектах. Для визуализации спектра применяется быстрое преобразование Фурье (FFT). Данная процедура оптимизирована для обработки реального сигнала так что за раз обрабатывается сразу 2 реальных сигнала которые затем преобразуются в 2 спектра декомпозицией на основе сигналов с четной и нечетной симметрией. Дальнейший синтез единого спектра из двух основан на сдвиге во временной области и соответствующих поворотах в частотной. Комментарии в коде подробно описывают процесс.


    Спасибо за внимание!
    The trick.
