Фазовый регулятор.

Тема в разделе "WASM.ELECTRONICS", создана пользователем Indy_, 25 ноя 2017.

  1. Indy_

    Indy_ Well-Known Member

    Публикаций:
    4
    Регистрация:
    29 апр 2011
    Сообщения:
    4.775
    Искал простую схему регулятора мощности, гугл выдаёт уг. Может кому пригодится.

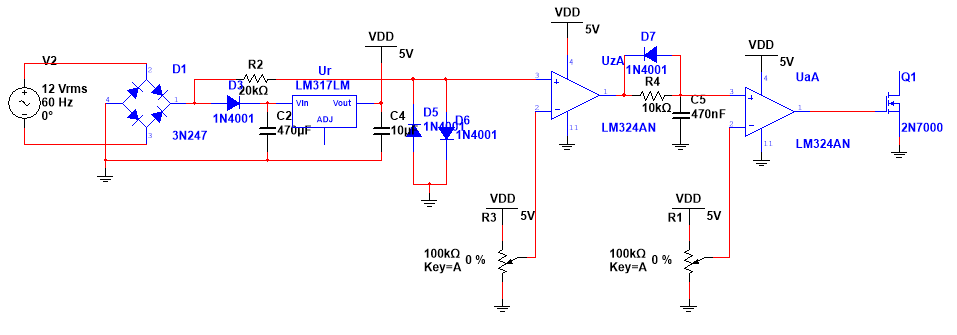

    Ur любой 5в регулятор(lm117, 7805 etc). Uz - детектор нуля, D7-R4-C5 интегратор, Ua компаратор. Можно было выполнить линейный интегратор на ОУ, но как оказалось он ведёт себя анстаб, а в начале заряда RC интегратор линейный.

    На выход можно подключить симистор или оптрон, я повесил динисторный оптрон на 100А. Нужно подобрать параметры компонентов, это просто, альфа меняется совершенно линейно и не нужен никакой огород городит на PWM.

    Единственный недостаток - необходим сигнал синхронизации и питание, тоесть трансик, размеры которого на нч ограничены.
